2P RCBO yon kalite

2P RCBO Yon kalite se yon de rezidyèl aktyèl brekè sikwi ak pwoteksyon surkutan (rezidyèl aktyèl brekè sikwi ak pwoteksyon Surcharge), li ka kontwole sou-off nan liy lan dife 2p (L1) ak liy lan zewo (n); ak 4p (L1, L2, L3) ak liy lan zewo (n) nan menm tan an. Yon kalite "anjeneral refere a yon kalite espesifik oswa spesifikasyon nan brekè a sikwi, ki ka enplike karakteristik sa yo opere, rated aktyèl, rated vòltaj ak lòt paramèt nan brekè a sikwi.

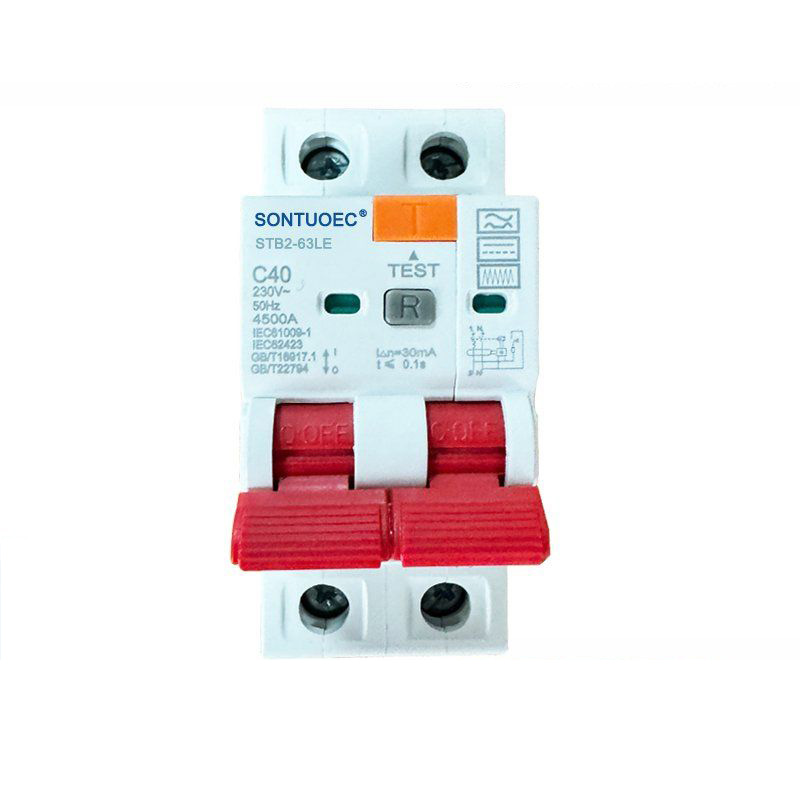

Modèl:STB2-63LE

Voye ankèt

Deskripsyon Product

	Estanda	Inite	IEC/EN 61009-1
Elektrik karakteristik	Maniè		Kalite elektwonik
	Kalite (fòm vag sou latè a flit presanti)		Epi, epi
	Thermo-mayetik lage karakteristik		B, C, D
	Rated aktyèl LN	A	6,10,16,20,25,32,40; 63,80a
	Poto	P	1p+n, 3p+n
	Rated vòltaj ue	V	AC 230, 400
	Rated sansiblite mwen △ n	A	0.01, 0.03, 0.1, 0.3, 0.5
	Rated rezidyèl fè ak kraze kapasite l △ m	A	500
	Rated kout-sikwi kapasite ICN	A	6000
	Tan kraze anba mwen △ n	S	≤0.1
	Frekans rated	Hz	50/60
	Rated impulsewithstand Voltage (1.2/50) UIMP	V	4000
	Vòltaj tès dielèktrik nan Ind.freq pou 1min	kv	2
	Izolasyon vòltaj ui	V	250
	Degre polisyon		2
Mekanik karakteristik	Lavi elektrik		4000
	Lavi mekanik		10000
	Fay aktyèl endikatè		Wi
	Degre pwoteksyon		IP20
	Tanperati anbyen (ak mwayèn chak jou ≤ 35 ºC)	ºC	-5 ~+40 (aplikasyon espesyal tanpri al gade Koreksyon Konpansasyon Tanperati)
	Tanperati depo	ºC	-25 ~+70
Enstalasyon	Kalite koneksyon tèminal		Kab/PIN-kalite busbar/u-kalite otobis
	Tèminal gwosè tèt/anba pou kab	mm2	25
	Tèminal gwosè tèt/anba pou kab	Awg	18-5
	Tèminal gwosè tèt/anba pou otobis	mm2	25
	Tèminal gwosè tèt/anba pou otobis	Awg	18-3
	Aliye		Sou DIN Rail EN 60715 (35mm) pa vle di nan aparèy vit clip
	Koneksyon		Soti nan tèt

Karakteristik prensipal ak paramèt

Karakteristik aksyon: 2P RCBO Yon kalite gen yon fonksyon rezidyèl pwoteksyon aktyèl, lè aktyèl la rezidyèl (sa vle di flit aktyèl) nan kous la rive nan yon valè prereglaj, brekè a sikwi ap aji byen vit nan koupe kous la yo anpeche aksidan chòk elektrik ak dife elektrik.

Rated aktyèl: Tou depan de modèl la espesifik ak espesifikasyon, ranje aktyèl la rated nan 2P RCBO yon kalite ka varye, men anjeneral gen ladan nan yon pakèt domèn espesifikasyon tankou 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a, ak sou sa.

Vòltaj rated: se 2P RCBO yon kalite tipikman rated nan 240V AC pou anviwònman domestik ak komèsyal elektrik.

Rated frekans: frekans lan rated nan brekè sikwi sa a se nòmalman 50/60Hz, ki matche ak frekans nan ekipman pou pouvwa nan pi fò peyi yo ak rejyon yo.

Rated kapasite sikwi kout: RCBO a 2p yon kalite gen yon segondè rated kapasite sikwi kout, tankou 6ka oswa 10ka, ki se kapab kenbe tèt ak gwo chòk aktyèl san yo pa domaj nan evènman an nan yon fay sikwi kout.

Aksyon fwit aktyèl: aktyèl la aksyon flit nan brekè sikwi sa a se nòmalman 30mA oswa mwens, ki satisfè kondisyon ki nan Komisyon an Electrotechnical Entènasyonal (IEC) ak estanda ki enpòtan nasyonal, epi yo ka efektivman pwoteje sekirite pèsonèl.

RCBO se sitou itilize nan AC 50Hz (60Hz), rated vòltaj 230/400V, rated aktyèl 6A a 40A ki ba sistèm distribisyon tèminal vòltaj. RCBO egal ak fonksyon MCB+RCD; Yo itilize li pou pwoteksyon chòk elektrik ak pwoteksyon kontak moun endirèk, pwoteksyon ekipman elektrik lè kò moun manyen elektrisite oswa kouran rezo elektrik depase valè make, ak sou chaj ak pwoteksyon sikwi kout; Li kapab tou yon operatè ki pa frekans nan kous la, pwi enflasyon yo itilize nan distri a rezidansyèl ak komèsyal yo. Li konfòm ak estanda nan IEC61009-1.

Aplikasyon ak enstalasyon

Aplikasyon: 2P RCBO Yon kalite se apwopriye pou pwoteksyon nan sikwi distribisyon pouvwa ki mande pou similtane kontwòl nan tou de dife ak fil zewo, tankou ekleraj, sipò, èkondisyone ak lòt sikui nan domestik, komèsyal, endistriyèl ak lòt kote.

Enstalasyon: brekè a sikwi anjeneral adopte simetrik din-ray aliye oswa panèl aliye, ki se pratik pou enstalasyon rapid ak retire nan bwat distribisyon oswa kabinè distribisyon.

Fil elektrik: 4P RCBO Yon kalite se fleksib nan fil elektrik epi yo ka konekte nan twa-faz twa-fil, twa-faz kat-fil oswa yon sèl-faz sikwi. Lè fil elektrik, asire ke dife a, zewo ak fil sou latè yo byen konekte pou fè pou evite risk pou yo chòk elektrik ak dife elektrik.

2P RCBO A Type
