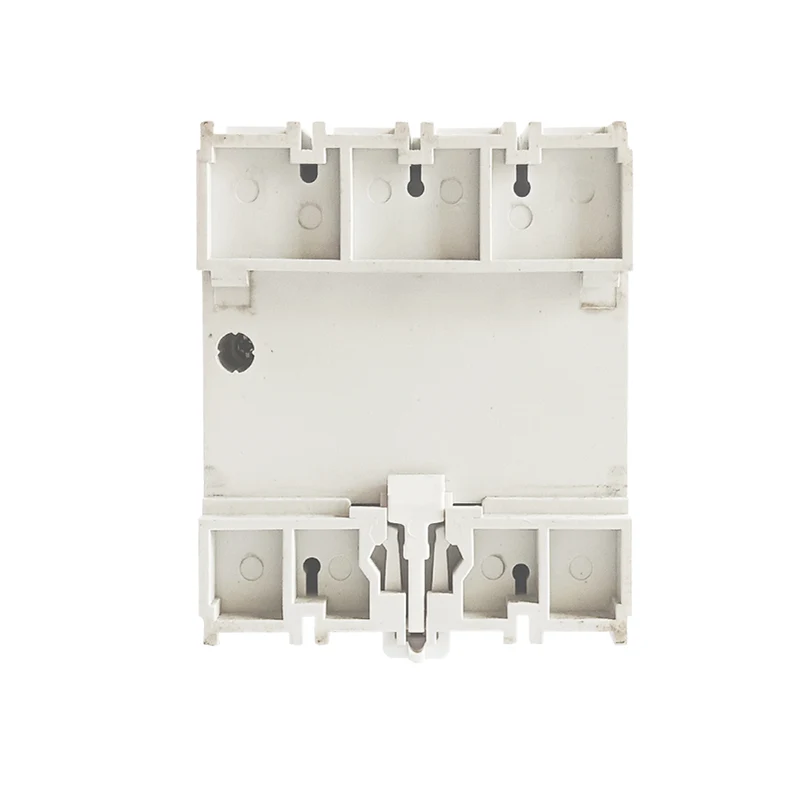

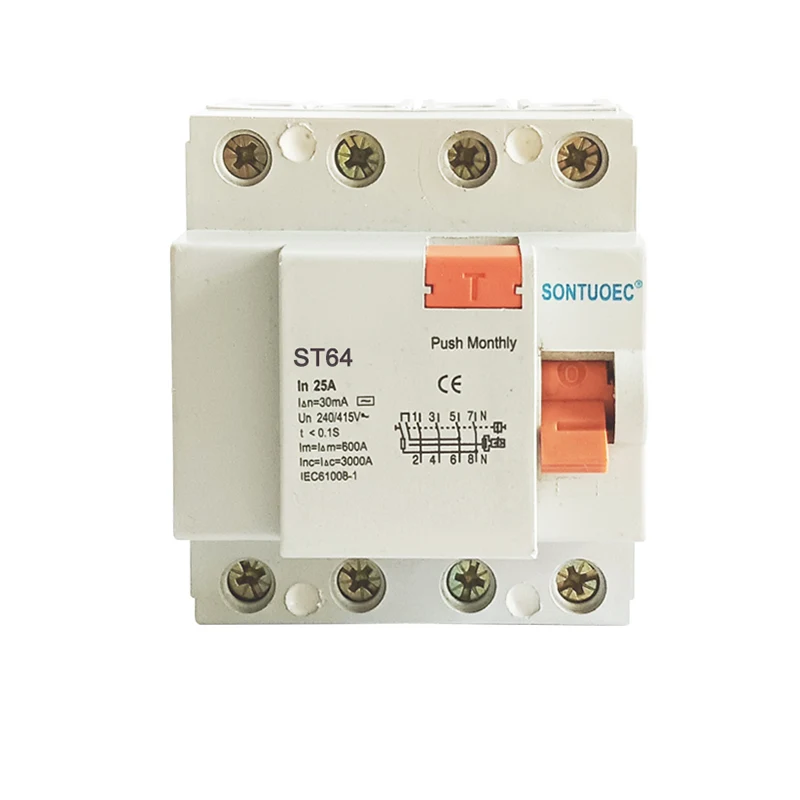

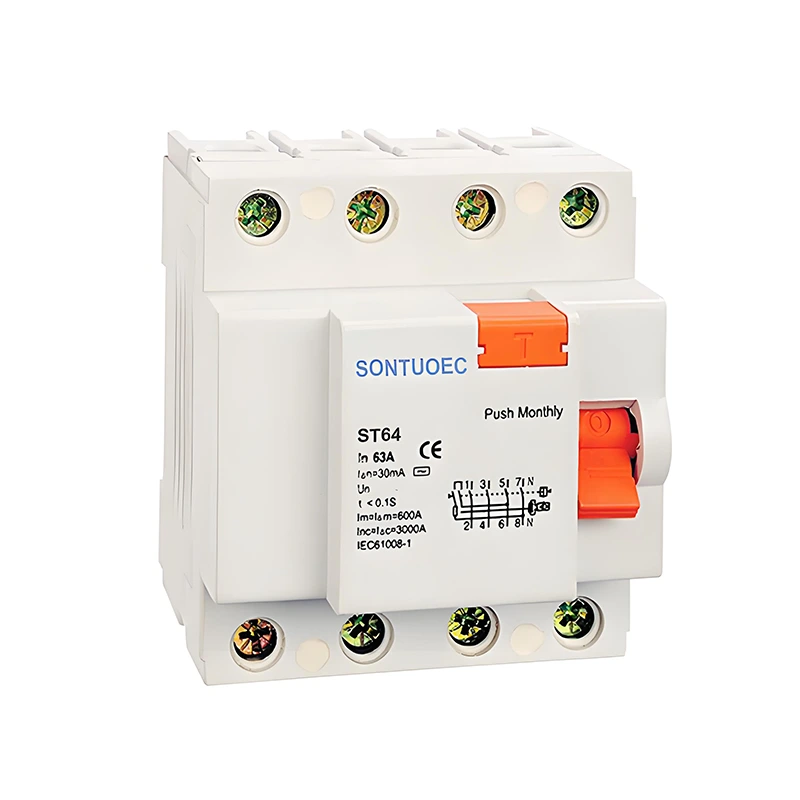

4P 63A /30MA rezidyèl aktyèl brekè sikwi

4P 63A /30MA rezidyèl aktyèl brekè Awondisman se yon rezidyèl aktyèl brekè sikwi ak kat poto (p), ki gen yon aktyèl rated nan 63a ak yon aktyèl aksyon rezidyèl (sa vle di, aktyèl fwit aksyon) nan 30mA. Aksidan elektwokisyon ak dife elektrik.

Modèl:ST60

Voye ankèt

Deskripsyon Product

Creole:	IEC 61008-1
Modèl:	ST60
Karakteristik rezidyèl aktyèl:	Epi, epi
Poto non.:	2p, 4p
Rated aktyèl:	16a, 25a, 32a, 40a, 63a;
Vòltaj rated:	230/400V AC
Rated frekans:	50/60Hz
Rated rezidyèl opere aktyèl IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Rated rezidyèl ki pa opere aktyèl mwen ΔNo:	≤0.5iΔN
Rated kondisyonèl kout-sikwi aktyèl Inc:	6000A
Rated kondisyonèl rezidyèl kout-sikwi Kouran IΔC:	6000A
Tripping Duration:	Enstantane Tripping≤0.1sec
Rezidyèl Tripping Kouran Range:	0.5iΔN ~ iΔN
Electro-mekanik andirans:	4000 sik
Fikse koupl:	2.0Nm
Koneksyon Tèminal:	Vis tèminal poto tèminal ak kranpon
Enstalasyon:	35mm DIN tren aliye

Prensip operasyon an

Prensip la ap travay nan 4P 63A /30MA rezidyèl aktyèl brekè sikwi ki baze sou prensip la nan endiksyon elektwomayetik. Lè aktyèl la rezidyèl nan sikwi a depase valè a mete, yon flux mayetik pwopòsyonèl ak aktyèl la rezidyèl yo pral pwodwi, ak flux sa a ap kondwi mekanis a lage yo aji, fè brekè a sikwi koupe kous la byen vit. An menm tan an, RCCB tou gen Surcharge ak kout-sikwi fonksyon pwoteksyon, lè aktyèl la nan sikwi a depase valè a rated, li tou deklannche aksyon an nan mekanis nan nidite.

Karakteristik prensipal

Kat-poto konsepsyon: 4p vle di ke brekè a sikwi gen kat tèminal, anjeneral yo itilize nan twa-faz kat-fil oswa sèl-faz twa-fil sikwi, ki kapab koupe tout faz ak zewo (oswa net) kouran an menm tan an.

Segondè aktyèl rated: 63A aktyèl rated fè brekè a sikwi kapab pote pi gwo charj, apwopriye pou pwoteksyon an nan gwo-pouvwa ekipman elektrik.

Deteksyon sansib flit: aksyon rezidyèl aktyèl la nan 30mA se trè ba, ki ka byen vit detekte ti flit nan kous la ak koupe kous la nan tan asire sekirite a nan pèsonèl ak ekipman.

Safe ak serye: RCCB adopte mekanis lage avanse ak materyèl kontak ak ekselan pwopriyete elektrik ak mekanik, ki ka asire alè koupe kous la nan ka ta gen defo tankou Surcharge, kous kout ak flit yo anpeche aksidan.

Senaryo Aplikasyon

4P 25A/30MA RCCB se lajman ki itilize nan yon varyete de sitiyasyon ki mande pou pwoteksyon elektrik, tankou:

Bilding rezidansyèl ak komèsyal: itilize pou pwoteje ekipman elektrik ak sekirite pèsonèl, anpeche aksidan chòk elektrik ak dife elektrik.

Liy pwodiksyon endistriyèl: itilize pou pwoteje ekipman elektrik tankou motè, transformateur ak lòt ekipman elektrik nan operasyon nòmal, anpeche domaj ekipman ak are akòz flit, surcharge ak lòt rezon.

Enstalasyon piblik yo: tankou lopital, lekòl, bibliyotèk ak lòt kote, yo itilize pou asire operasyon san danje nan ekipman elektrik ak itilizasyon san danje nan elektrisite pa pèsonèl yo.
