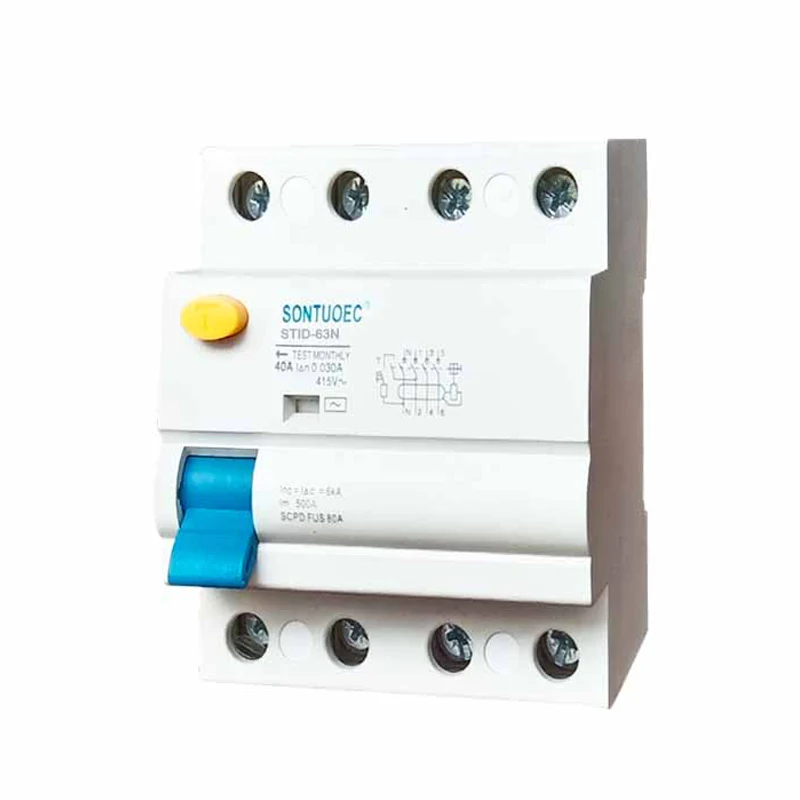

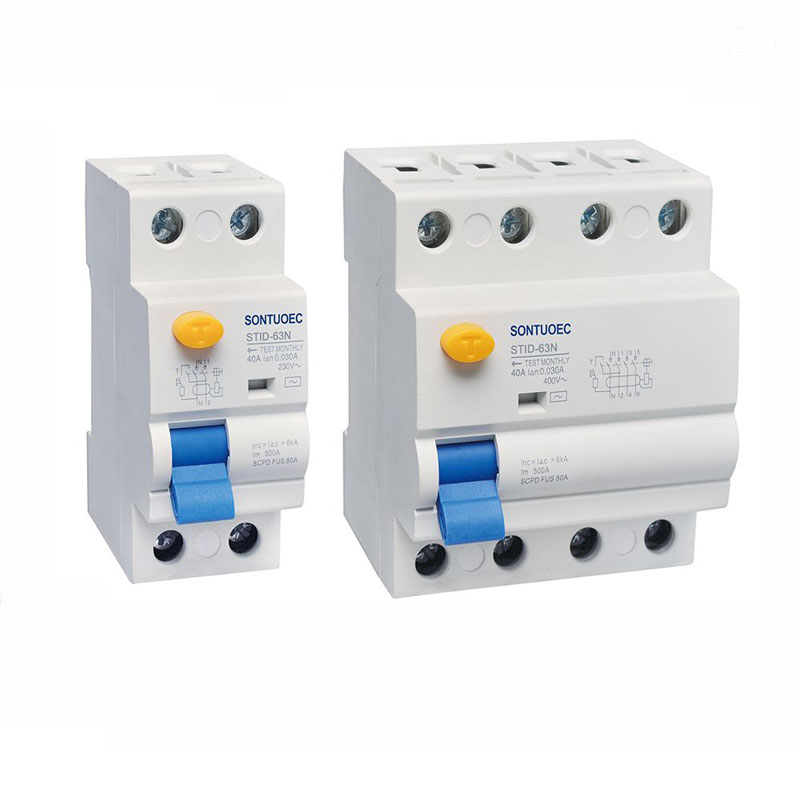

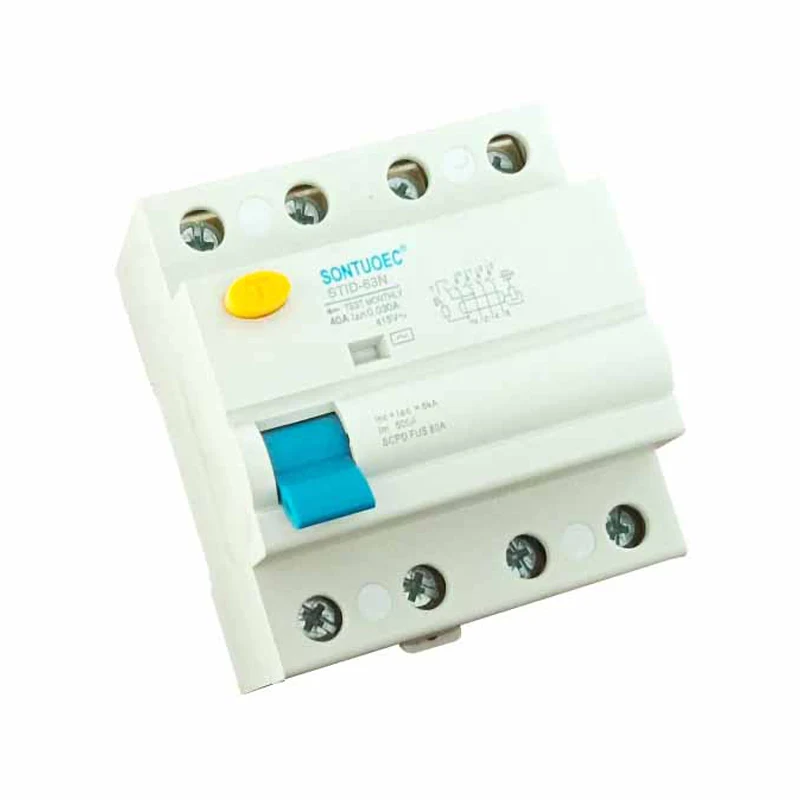

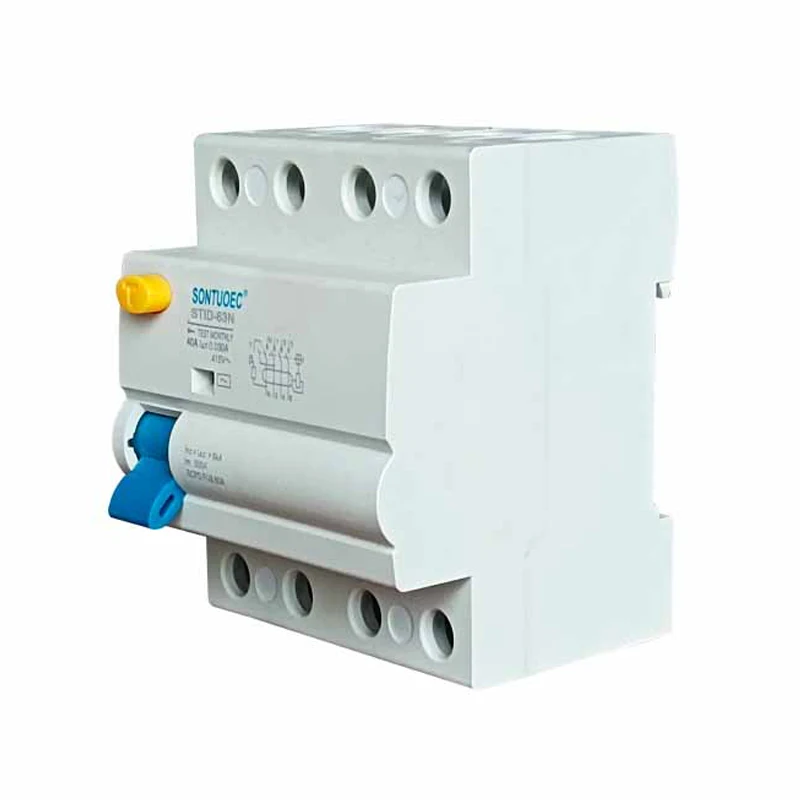

63a/100mA rezidyèl aktyèl sikwi brekè RCCB

63a/100mA rezidyèl aktyèl sikwi brekè RCCB se aktyèl la nan yon sikwi lòt pase aktyèl la opere nòmal, ki ka pwodwi akòz domaj izolasyon ekipman, pèsonèl chòk elektrik, oswa defo tè, elatriye fonksyon prensipal la nan RCCB a se byen vit koupe kous la lè aktyèl la rezidyèl detekte kòm depase yon valè prere, gen yon valè elektrik, gen yon valè ki gen valè, gen yon valè ki gen pou wè.

Modèl:STID-63N

Voye ankèt

Deskripsyon Product

Creole:	IEC 61008-1
Modèl:	Siyen-63N
Karakteristik rezidyèl aktyèl:	Epi, epi
Poto non.:	2p, 4p
Rated aktyèl:	16a, 25a, 32a, 40a, 63a;
Vòltaj rated:	230/400V AC
Rated frekans:	50/60Hz
Rated rezidyèl opere aktyèl IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Rated rezidyèl ki pa opere aktyèl mwen ΔNo:	≤0.5iΔN
Rated kondisyonèl kout-sikwi aktyèl Inc:	6000A
Rated kondisyonèl rezidyèl kout-sikwi Kouran IΔC:	6000A
Tripping Duration:	Enstantane Tripping≤0.1sec
Rezidyèl Tripping Kouran Range:	0.5iΔN ~ iΔN
Electro-mekanik andirans:	4000 sik
Fikse koupl:	2.0Nm

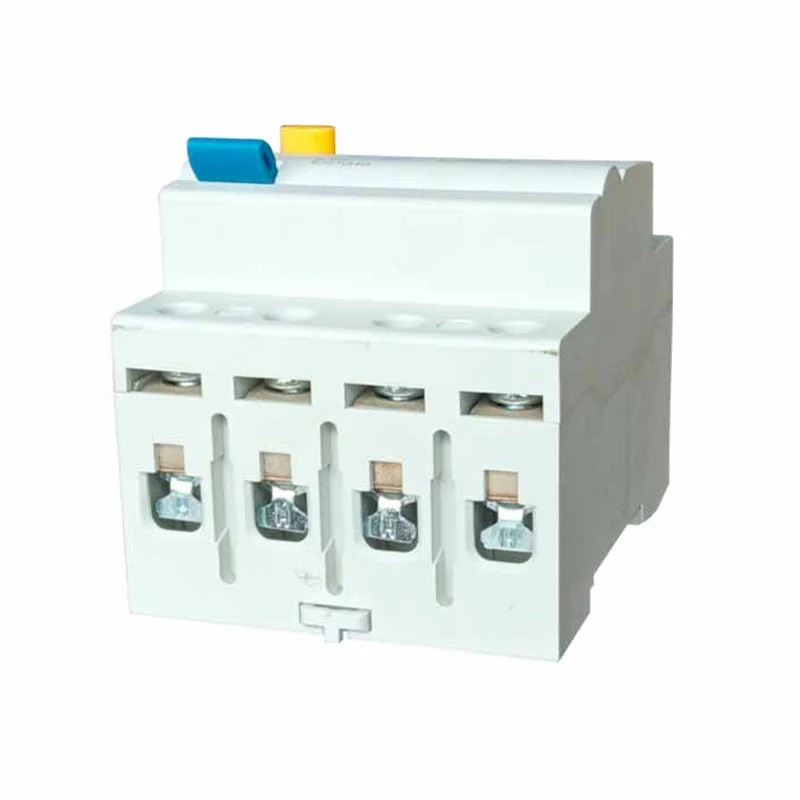

Koneksyon Tèminal:	Vis tèminal poto tèminal ak kranpon
Enstalasyon:	35mm DIN tren aliye

Prensip operasyon an

Se prensip la opere nan RCCB a ki baze sou prensip yo nan endiksyon elektwomayetik ak balans aktyèl la. Lè aktyèl la rezidyèl nan sikwi a pase nan transfòmatè a, transfòmatè a jenere yon flux korespondan mayetik. Sa a se flux mayetik konvèti nan yon siyal elektrik ak trete pa yon sikwi elektwonik. Lè siyal la trete elektrik rive nan yon papòt prereglaj, RCCB a deklannche mekanis nan lage yo aji, sa ki lakòz brekè a sikwi byen vit koupe kous la.

Karakteristik prensipal

Segondè sansiblite: RCCB a se kapab nan detekte ti kouran rezidyèl, anjeneral, mwens pase 30mA (valè egzak depann sou espesifikasyon pwodwi), ki ede koupe sikwi nan tan anvan aksidan elèktrokisyon rive.

Repons vit: RCCB ka byen vit koupe kous la nan yon milisgond kèk apre detekte aktyèl la rezidyèl, ki efektivman anpeche aksidan chòk elektrik ak gaye nan dife elektrik.

Safe ak serye: RCCB adopte konpozan elektwonik avanse ak mekanis dekonekte ak segondè fyab ak estabilite. An menm tan an, li tou gen Surcharge ak kout-sikwi fonksyon pwoteksyon, ki ka konplètman pwoteje sekirite a nan sikwi ak ekipman.

Fasil yo enstale ak kenbe: RCCB anjeneral adopte konsepsyon modilè, estrikti kontra enfòmèl ant ak fasil enstale. Li tou te gen fasil-a-enspekte epi ranplase kontak pou antretyen woutin ak enspeksyon.

Senaryo Aplikasyon

63a/100mA rezidyèl aktyèl brekè RCCB se lajman ki itilize nan yon varyete de sitiyasyon kote pwoteksyon elektrik ki nesesè, ki gen ladan men pa limite a:

Bilding rezidansyèl ak komèsyal: pou pwoteksyon ekipman elektrik ak sekirite pèsonèl kont aksidan chòk elektrik ak dife elektrik. Nan kay, RCCBs yo anjeneral enstale nan bwat distribisyon kòm pwoteksyon prensipal la oswa branch pou sikui kay la.

Liy pwodiksyon endistriyèl: Li itilize pou pwoteje operasyon nòmal ekipman elektrik tankou motè, transformateur, elatriye, ak anpeche domaj ekipman ak are ki te koze pa flit ak surcharge. Nan jaden endistriyèl la, RCCB yo anjeneral enstale nan fen Inlet pouvwa ekipman elektrik kòm aparèy la pwoteksyon nan ekipman an.

Enstalasyon piblik yo: tankou lopital, lekòl, bibliyotèk ak lòt kote, RCCB yo itilize pou asire operasyon san danje nan ekipman elektrik ak itilizasyon san danje nan elektrisite pa pèsonèl yo. Kote sa yo anjeneral gen pi wo kondisyon pou sekirite elektrik, se konsa RCCBs yo pi lajman itilize.
