6ka disjoncteur aktyèl rezidyèl sou pwoteksyon aktyèl RCBO

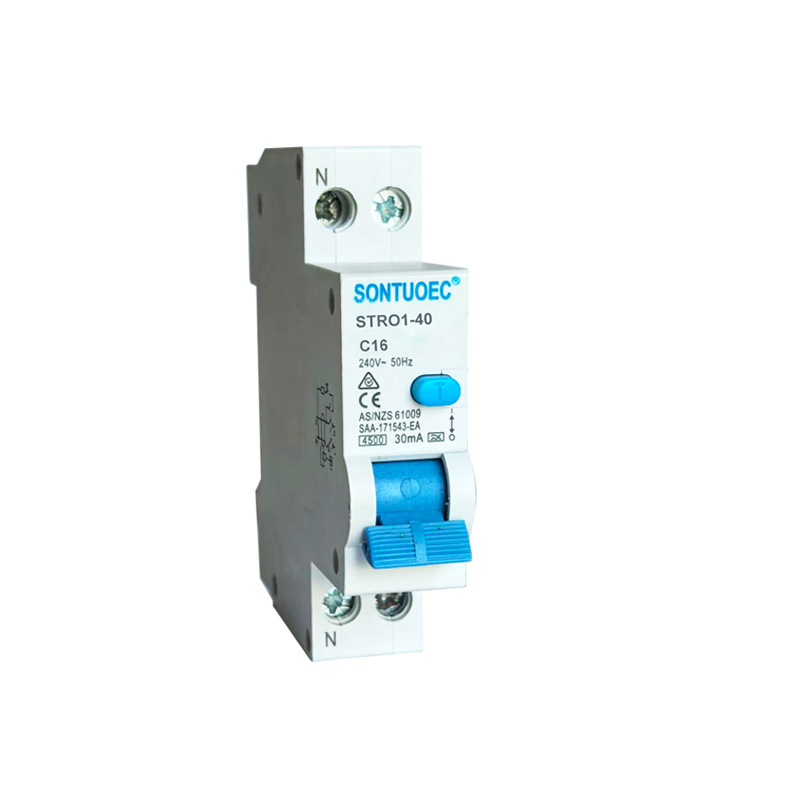

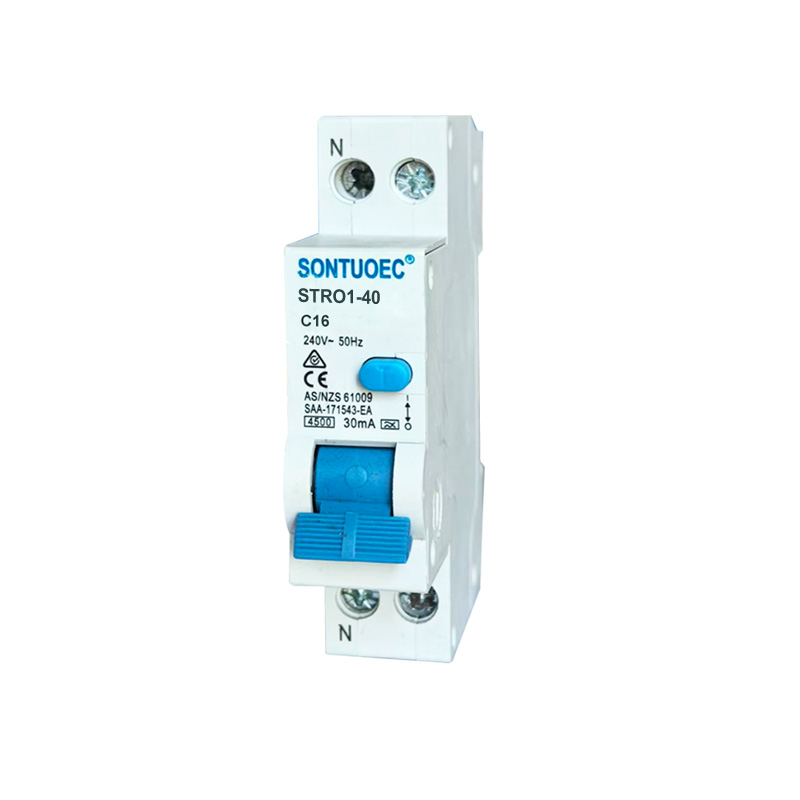

SONTUOEC se youn nan founisè Chinwa / manifakti ki espesyalize nan pwodiksyon divès kalite ti aparèy elektrik STRO1-40 RCBO, non konplè se Disjoncteur aktyèl rezidyèl ak pwoteksyon surkouran. Li se yon aparèy sekirite elektrik ki entegre pwoteksyon surcharge, pwoteksyon kout-sikwi ak pwoteksyon flit, epi li lajman ki itilize nan sistèm elektrik nan zòn rezidansyèl, komèsyal ak endistriyèl pou asire sekirite pèsonèl ak operasyon an sekirite nan ekipman.STRO7-40 RCBO se yon aparèy sekirite elektrik enpòtan ak surcharge, kout sikwi ak pwoteksyon flit. Lè w konprann prensip k ap travay li yo, karakteristik, senaryo aplikasyon, ak metòd seleksyon ak enstalasyon, ou ka pi byen itilize epi kenbe STRO7-40 RCBO pou asire operasyon an san danje nan sistèm elektrik.

Modèl:STRO1-40

Voye ankèt

Deskripsyon Product

Espesifikasyon:

Sandard			IEC/EN 61009-1
Elektrik	Kalite (fòm vag nan flit latè a santi)		Kalite elektwonik
karakteristik	Rated aktyèl nan	A	A, AC
	poto	P	1P+N
	Rated vòltaj	V	AC 230
	Aktyèl nominal:		6,10,16,20,25,32,40A
	Rated sansiblite I△n	A	0.01,0.03,0.1,0.3,0.5
	Izolasyon vòltaj Ui	V	250
	Rated rezidyèl fè ak	A	500
	kraze kapasite I△m	A	500
	Kout-sikwi aktyèl I△c	A	45,006,000
	Rated frekans	Hz	50/60
	Degre polisyon		2
Mekanik	Lavi elektrik	t	4000
karakteristik	Lavi mekanik	t	10000
	Degre pwoteksyon		IP20
	Tanperati anbyen	ºC	-25~+40
	(ak mwayèn chak jou ≤35ºC)	ºC	-25~+40
	Tanperati depo	ºC	-25 ~ + 70
Enstalasyon	Kalite koneksyon tèminal		Kab/U-type busbar/pin-type busbar
	Tèminal gwosè tèt/anba pou kab	mm2	25
	Tèminal gwosè tèt/anba pou kab	AWG	18-5
	Tèminal gwosè tèt/anba pou busbar	mm2	25
	Tèminal gwosè tèt/anba pou busbar	AWG	18-3
	Montaj		Sou tren DIN EN 60715 (35mm) pa mwayen aparèy clip vit
	Koneksyon		Soti nan tèt ak anba

Fonksyon prensipal STRO1-40 RCBO

Pwoteksyon Surcharge: Lè aktyèl la nan kous la depase valè nominal STRO1-40 RCBO a, li pral otomatikman koupe kous la nan yon peryòd tan fiks yo anpeche kous la ak ekipman soti nan surchof, konsa evite dife ak domaj.

Pwoteksyon kout sikwi: Lè yon kous kout rive nan yon kous, STRO1-40 RCBO a pral byen vit koupe kous la pou anpeche aktyèl la kout sikwi lakòz gwo domaj nan kous la ak ekipman.

Pwoteksyon flit: STRO1-40 RCBO a kapab detekte aktyèl rezidyèl (sa vle di, aktyèl flit) nan yon sikwi. Lè aktyèl la rezidyèl depase papòt la fikse, STRO1-40 RCBO a pral koupe kous la nan yon peryòd tan trè kout pou anpeche aksidan elektwokisyon ak dife elektrik.

Prensip operasyon STRO1-40 RCBO la

STRO1-40 RCBO a gen yon detektè entèn tèmik vwayaj mayetik (pou surcharge ak pwoteksyon sikwi kout) ak yon detektè aktyèl rezidyèl (pou pwoteksyon flit). Lè aktyèl oswa rezidyèl aktyèl la nan kous la se nòmal, atakan ki koresponn lan deklanche mekanis nan tripping nan STRO7-40 RCBO a, ki fè li byen vit koupe kous la.

1.Thermal Magnetic Tripper: Li itilize chalè a ak jaden mayetik ki pwodui lè aktyèl la pase nan kondiktè a pou deklanche deklanchman an. Lè aktyèl la twò wo, kondiktè a chofe ak jenere yon jaden mayetik, sa ki lakòz bimetal la andedan atakan an tèmik mayetik pliye oswa leman an atire nwayo a fè, konsa deklanche mekanis nan tripping.

2.Detektè aktyèl rezidyèl: Li itilize yon transfòmatè aktyèl sekans zewo pou detekte aktyèl rezidyèl nan kous la. Lè rezidyèl aktyèl la depase papòt la fikse, detektè aktyèl rezidyèl la pral voye yon siyal nan mekanis nan tripping koupe kous la.

Karakteristik nan STRO1-40 RCBO

Entegrasyon milti-fonksyonèl: STRO1-40 RCBO a entegre surcharge, kout-sikwi ak fonksyon pwoteksyon flit, senplifye konsepsyon ak enstalasyon sistèm elektrik.

Segondè sansiblite: STRO1-40 RCBO ka byen vit detekte ak koupe kouran nòmal ak rezidyèl nan kous la, bay pwoteksyon serye.

Fasil pou enstale epi kenbe: STRO1-40 RCBO yo anjeneral modularize pou enstalasyon ak antretyen fasil.

Segondè sekirite: STRO1-40 RCBO yo teste ak sètifye pou sekirite segondè ak disponiblite asire operasyon an san danje nan sistèm elektrik.

Senaryo aplikasyon STRO1-40 RCBO

STRO1-40 RCBO yo lajman ki itilize nan sistèm elektrik nan sektè rezidansyèl, komèsyal ak endistriyèl, espesyalman sa yo ki mande similtane Surcharge, kout sikwi ak pwoteksyon latè. Yo anjeneral enstale nan bwat distribisyon, switchboards oswa kabinè kontwòl pou pwoteje sikui yo ak ekipman kont domaj ki te koze pa aktyèl ak vòltaj nòmal, epi pou anpeche elektwokisyon.
