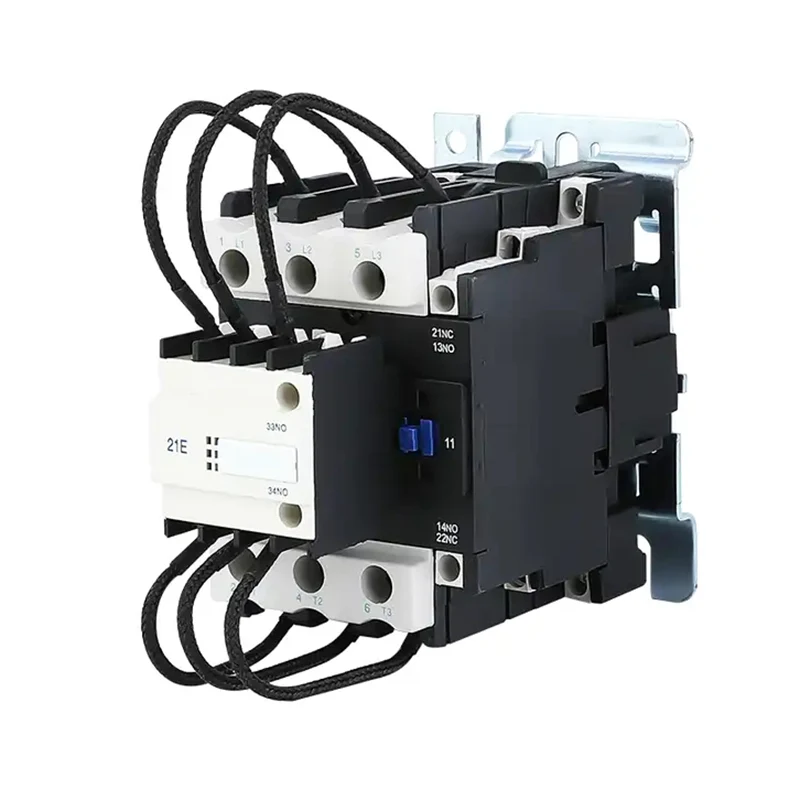

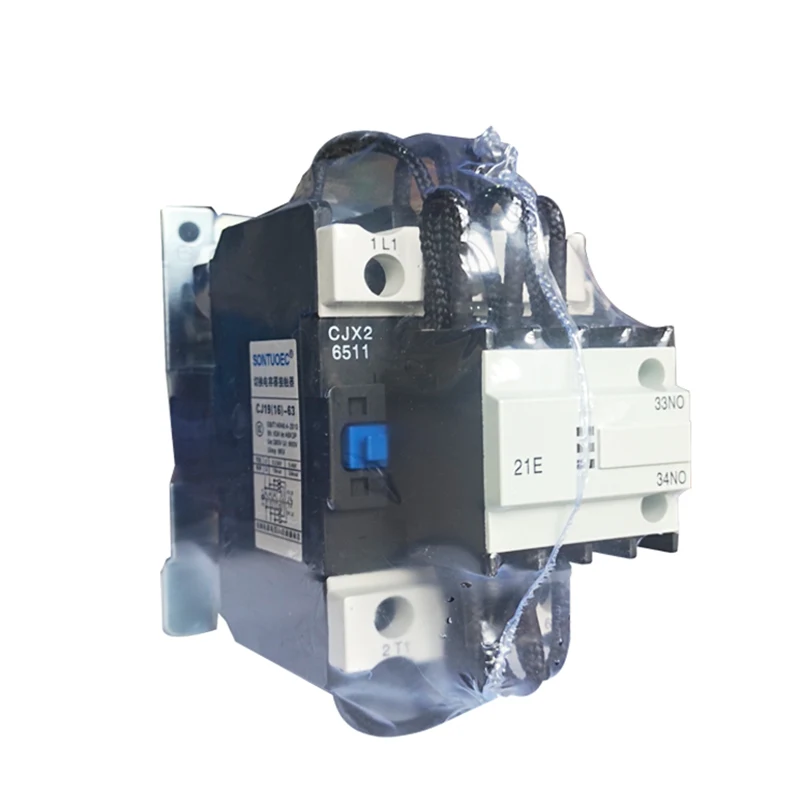

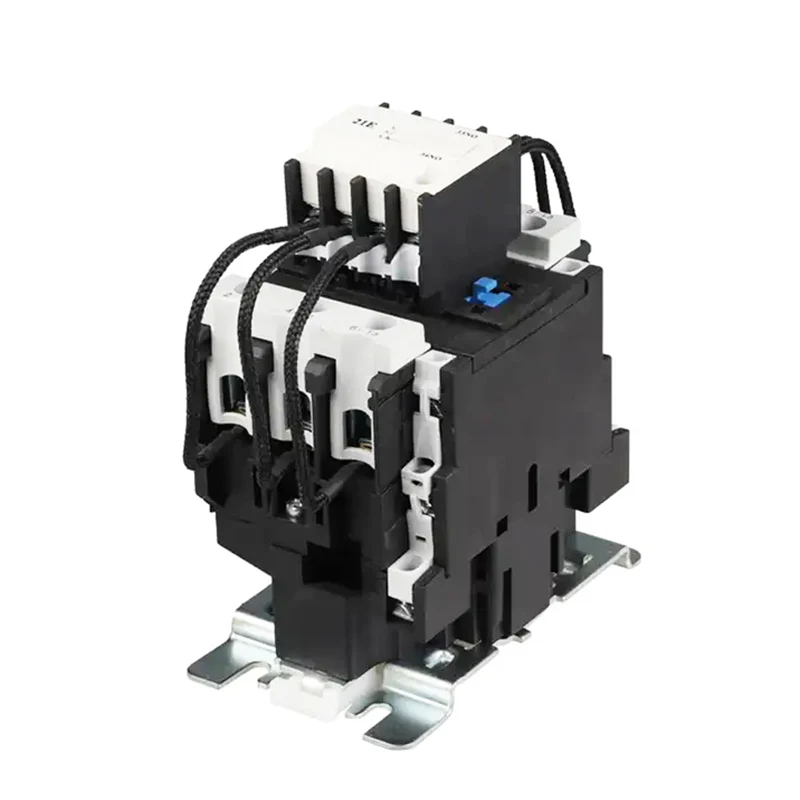

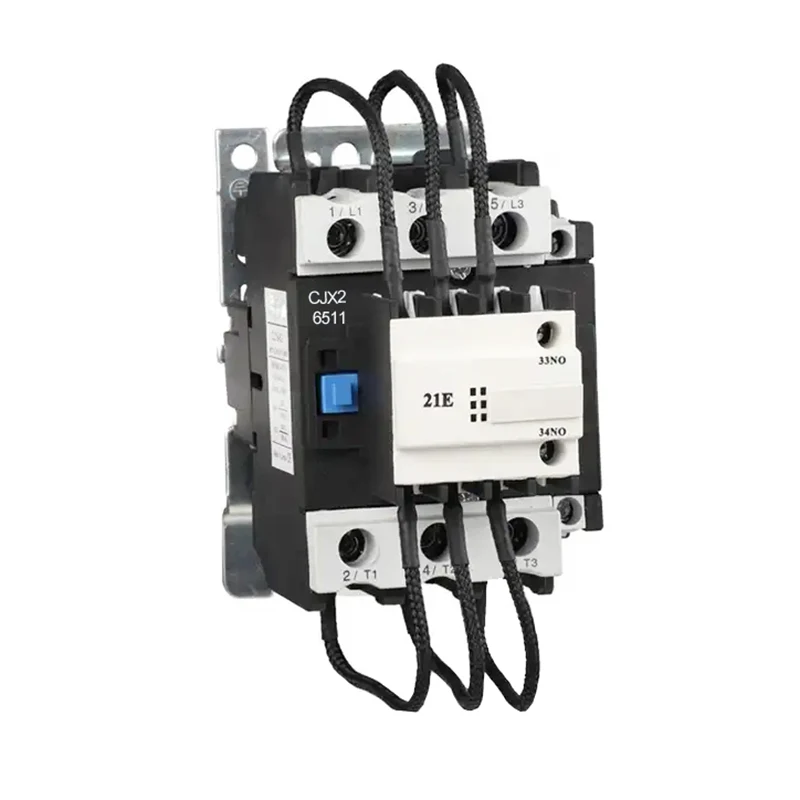

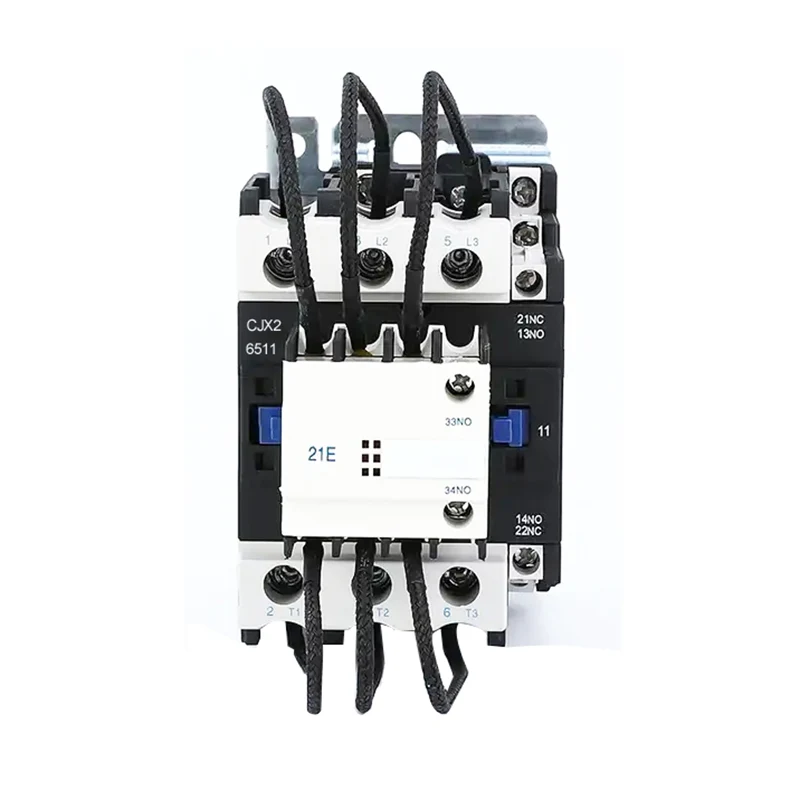

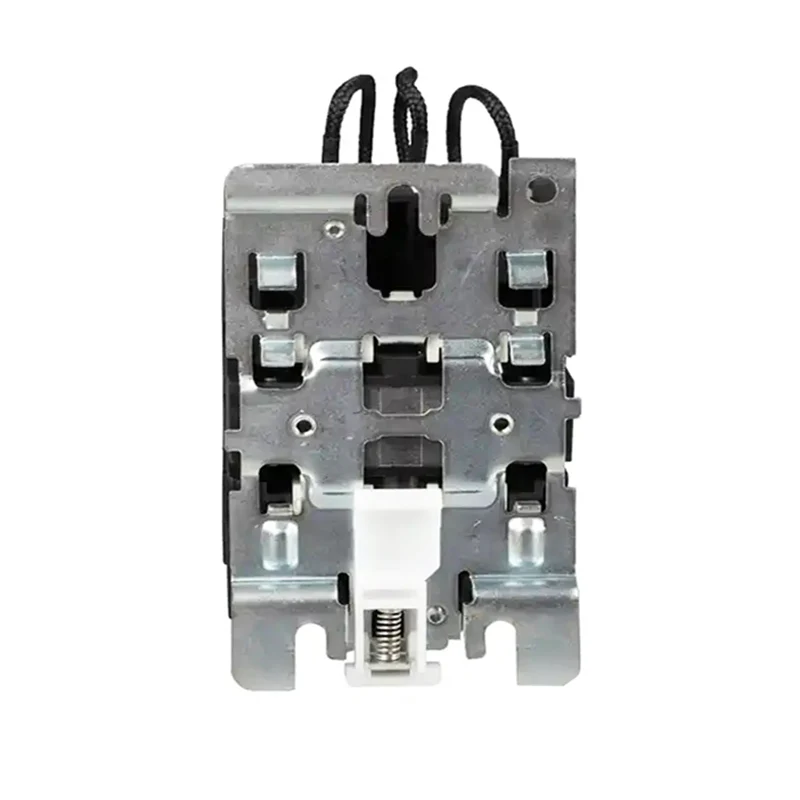

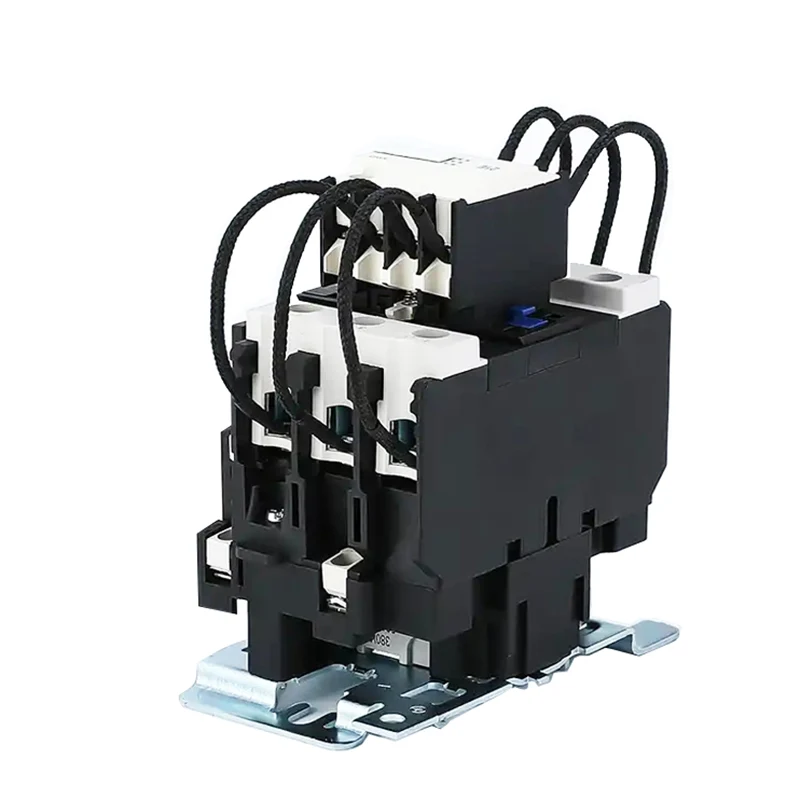

AC Kontakteur mayetik

SCJ19 Commutation CAPACITOR TIP CACTOR itilize nan rezo pouvwa nan AC 50Hz oswa 60Hz, jiska 380V, pou opere oswa oblije chanje LV CAPACITOR CAPACITOR aparèy nan LV sikwi pouvwa reyaktif. Avèk aparèy antisurj, li ka diminye enpak nan fèmen vag ak anpeche soti nan Surcharge kòm kraze.

Prensip operasyon an

Se prensip la opere nan AC kontakteur mayetik ki baze sou endiksyon elektwomayetik ak fòs mayetik. Lè se bobin a kouran, jaden an mayetik pwodwi atire nwayo a fè ak fèmen kontak yo, konsa louvri kous la. Lè se bobin nan de-dinamize, jaden an mayetik disparèt, fè debaz la fè retabli anba aksyon an nan sezon prentan an, se kontak la kase ak kous la se dekonekte. Nan fason sa a, kontakte a AC mayetik reyalize kontwòl la nan sikwi a AC.

Estrikti ak konpozisyon

AC Kontakteur mayetik se sitou ki konpoze de pati sa yo:

Sistèm elektwomayetik: Gen ladan konpozan tankou bobin, nwayo ak zam, ki se pati kle yo pou génération jaden mayetik ak aksyon mayetik.

Sistèm kontak: Gen ladan kontak prensipal la ak kontak oksilyè, ki yo te itilize yo vire sou yo ak sou kous la. Kontak prensipal yo anjeneral yo itilize yo pote pi gwo kouran, pandan y ap kontak yo oksilyè yo te itilize reyalize divès fonksyon kontwòl.

Aparèy extend arc: itilize etenn ark la lè se kontak la dekonekte, anpeche ark la soti nan domaje kontak la.

Lòt konpozan: tankou sous dlo, parantèz, kay, elatriye, yo te itilize yo ranje ak sipòte konpozan yo asire operasyon an nòmal nan kontakteur la.

Karakteristik estrikti

1. Kontakteur a reyini ak aktyèl rezistans limite, kapab limite oblije chanje-sou vag nan valè akseptab.

2. Kontakteur a se nan dirèkteman aji doub-kraze estrikti, aji mekanis se ajil, fasil yo tcheke nan men, kontra enfòmèl ant structureconvenient ranplase kontak.

3.wiring blòk tèminal ki pwoteje pa kouvèti, san danje epi serye.

4.Li ka monte pa vis, oswa sou 35/75mm tren estanda.

K ap travay ak kondisyon enstalasyon

(1) Tanperati anbyen: -5 ℃- +40 ℃, tanperati an mwayèn pa ta dwe pi wo a +35 ℃ nan 24 èdtan.

(2) Kondisyon atmosferik: imidite atmosfè anbyen anba 50% lè +40 ℃. Imidite anbyen ka pi wo nan tanperati ki pi ba. Nan mwa an mwayèn pi ba tanperati ki pi ba + 25 ℃ pou mwayèn ak maksimòm imidite a relatif se 90%, ak konsidere chanjman nan tanperati a ak rive paske pwodwi a sou sifas la nan jèl la.

(3) Altitid pa pi wo pase 2000m lè enstalasyon.

(4) Klas polisyon: 3 klas

(5) Klas enstalasyon: III

(6) Kondisyon enstalasyon: Mounting sifas ak pant lan nan plan vètikal la se pa plis pase ± 5 °, epi pa gen okenn enpak siyifikatif ak Vibration, souke plas la.

Karakteristik prensipal

K ap travay serye: AC Kontakteur mayetik se te fè nan materyèl kalite siperyè ak pwosesis manifakti avanse, ki gen segondè fyab ak estabilite.

Lavi sèvis long: se sistèm nan kontak te fè nan mete-reziste materyèl, ki ka kenbe tèt ak gwo aktyèl ak vòltaj chòk, pwolonje lavi sa a ki sèvis.

Fasil yo kenbe: se estrikti a rezonab ki fèt, fasil demont ak reparasyon, diminye pri a antretyen.

Divès kalite espesifikasyon: Yo nan lòd yo satisfè bezwen yo nan itilizatè diferan, AC kontakteur mayetik gen yon varyete de espesifikasyon ak modèl yo chwazi nan, ki gen ladan diferan nivo aktyèl, nivo vòltaj ak konfigirasyon kontak oksilyè.
