Brekè sikwi elektrik

Yon brekè sikwi elektrik se yon aparèy oblije chanje ki kapab pote ak kraze aktyèl anba kondisyon sikwi nòmal oswa nòmal. Fonksyon prensipal li se pwoteje kous la soti nan domaj ki te koze pa surcharj, sikwi kout ak lòt kondisyon nòmal asire operasyon an san danje epi ki estab nan sistèm nan pouvwa. Lè Surcharge, kout sikwi ak lòt defo rive nan kous la, brekè a sikwi elektrik ka byen vit koupe aktyèl la, anpeche fay la soti nan agrandi, ak pwoteje ekipman an ak sekirite pèsonèl.

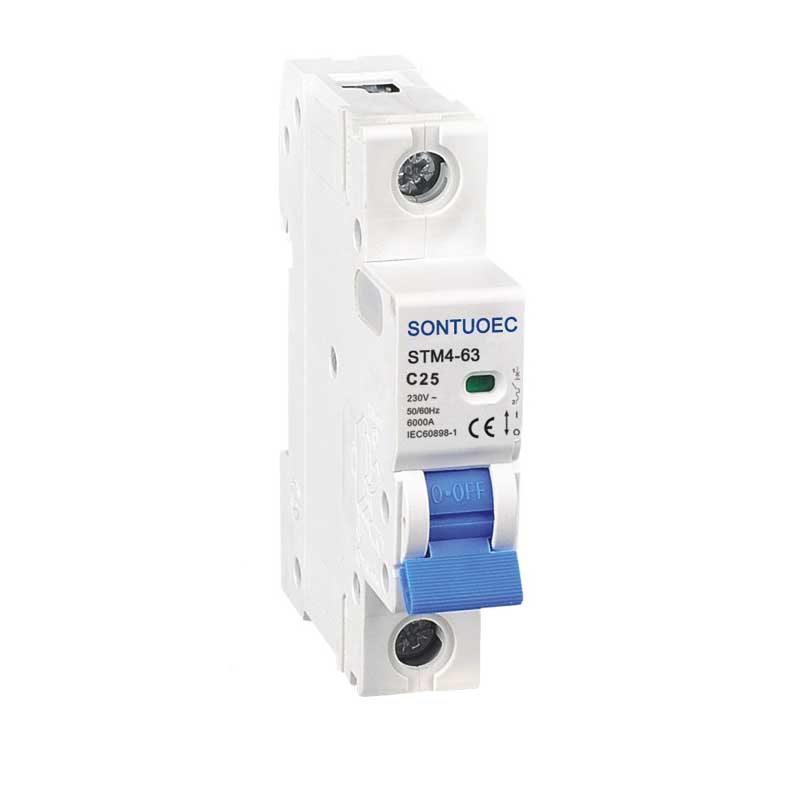

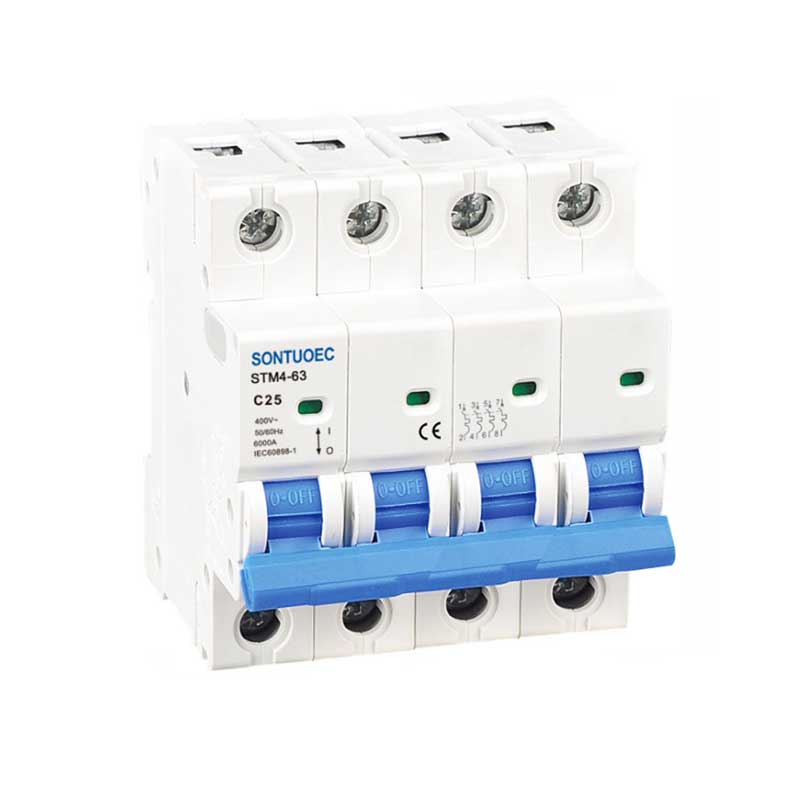

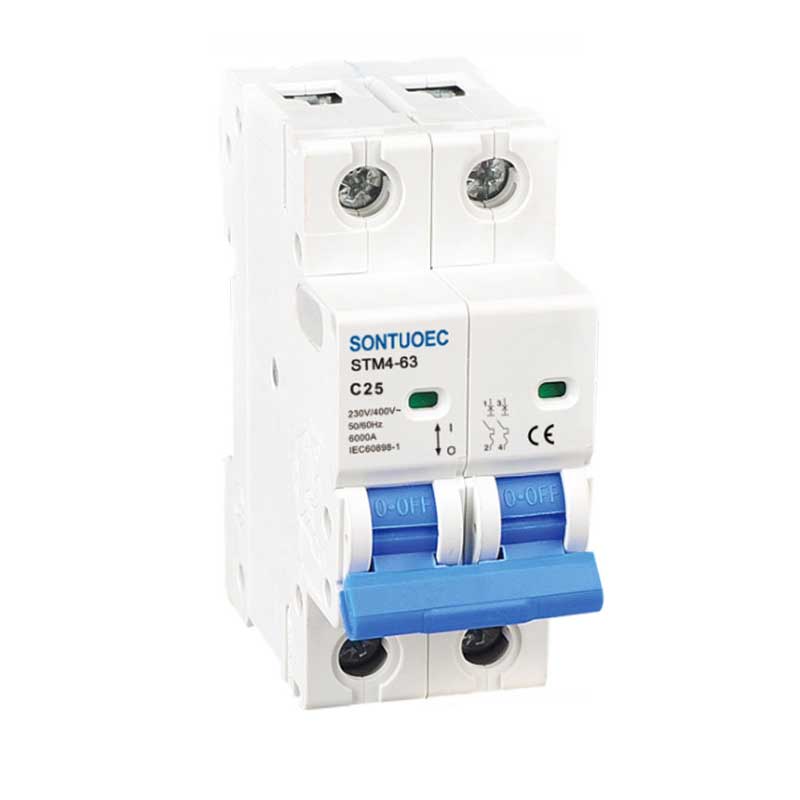

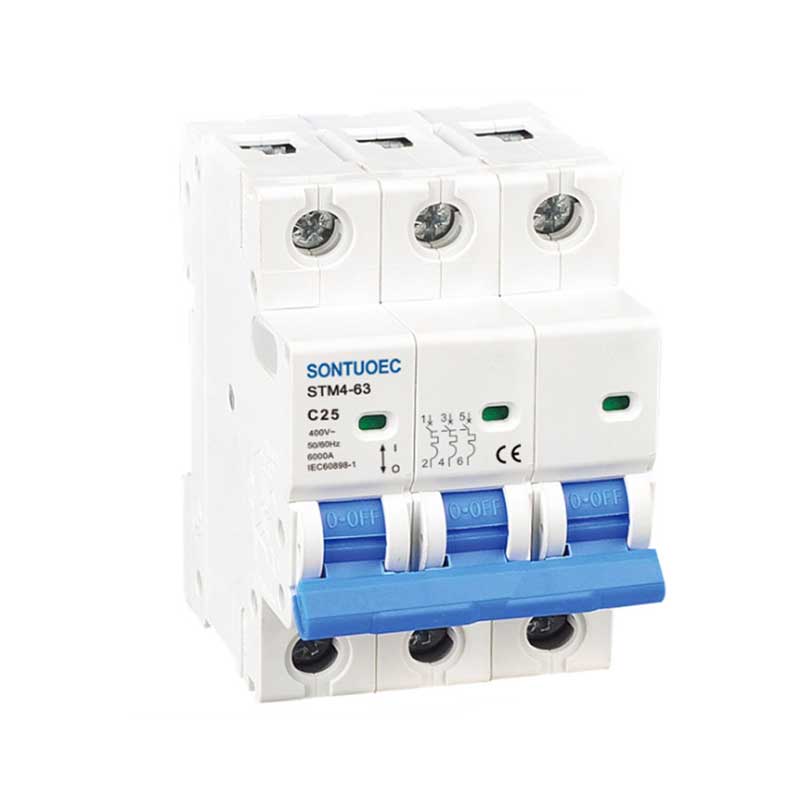

Modèl:STM4-63

Voye ankèt

Deskripsyon Product

Modèl	STM4-63
Estanda	IEC60898-1
Jalon	1p, 2p, 3p, 4p
Kout sikwi kraze kapasite	3ka, 4.5ka, 6ka
Rated Kouran (nan)	1,2,4,610,16,20,25,32,40,50,63A
Rated Vòltaj (un)	AC230 (240)/400 (415) V
Rated Abitid	50/60Hz
Tripping koub	B, C, D
Mayetik degaje	B koub: ant 3in ak 5 nan
	C koub: ant 5in ak 10in
	D koub: ant 10in ak 14in
Elektwo-mekanik andirans	lòtbò 6000 sik

Prensip operasyon an

Se prensip la k ap travay nan kasè sikwi elektrik ki baze sou prensip yo nan endiksyon elektwomayetik ak transmisyon mekanik. Lè aktyèl la nan kous la depase valè a rated, eleman nan tèmik andedan brekè a sikwi pral chofe epi pwodwi deformation nan bimetal la, oswa elektwomay la pral pwodwi ase aspirasyon fè zak la mekanis dekonekte, konsa koupe kous la. Anplis de sa, brekè a sikwi tou te gen yon aparèy extend arc ak, ki ka efektivman etenn arc ak la pwodwi lè kraze aktyèl la ak anpeche arc ak nan mal ekipman ak pèsonèl.

Eleman prensipal yo

Brekè sikwi elektrik jeneralman konsiste de sistèm kontak, sistèm extend arc, mekanis opere, atakan, koki ak sou sa. Se sistèm kontak itilize konekte ak dekonekte brekè a sikwi; Se sistèm extend arc ak etenn ark la pwodwi lè kraze aktyèl la; Se mekanis opere yo itilize reyalize manyèl la oswa operasyon otomatik nan brekè a sikwi; Tripper a se pati a ki deklannche aksyon an nan brekè a sikwi dapre sitiyasyon an fay nan kous la; Se koki a itilize pwoteje estrikti a entèn nan brekè a sikwi ak anpeche entèferans ekstèn.
