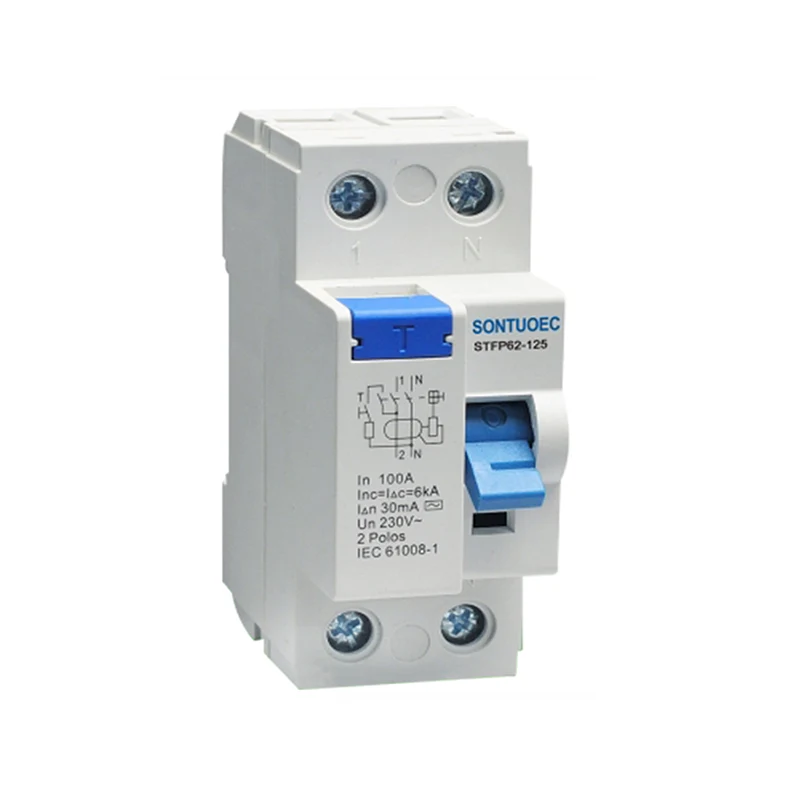

Elektwonik mayetik yon kalite RCCB 125A/30MA

Elektwonik mayetik Yon kalite RCCB 125A/30MA se kapab detekte kouran rezidyèl nan sikui akòz flit, sikwi kout oswa defo tè ak otomatikman koupe sikui lè aktyèl la depase yon papòt prereglaj, konsa pwoteje sekirite a nan pèsonèl ak ekipman. Se prensip k ap travay li yo ki baze sou prensip la nan endiksyon elektwomayetik, lè aktyèl la rezidyèl pase nan transfòmatè a, yo pral korespondan flux la mayetik ap pwodwi, ki an vire deklannche kous la elektwonik pote soti nan pwosesis siyal, epi finalman kontwole aksyon an nan mekanis la lage.

Modèl:STFP360-125

Voye ankèt

Deskripsyon Product

Modèl:	STFP360-125
Creole:	IEC 61008-1
Karakteristik rezidyèl aktyèl:	Epi, epi
Poto non.:	2p, 4p
Rated aktyèl:	16a, 25a, 32a, 40a, 63,80,100,125a
Vòltaj rated:	230/400V AC
Rated frekans:	50/60Hz
Rated rezidyèl opere aktyèl IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Rated rezidyèl ki pa opere aktyèl mwen ΔNo:	≤0.5iΔN
Rated kondisyonèl kout-sikwi aktyèl Inc:	6000A
Rated kondisyonèl rezidyèl kout-sikwi Kouran IΔC:	6000A
Tripping Duration:	Enstantane Tripping≤0.1sec
Rezidyèl Tripping Kouran Range:	0.5iΔN ~ iΔN
Electro-mekanik andirans:	4000 sik
Fikse koupl:	2.0Nm
Koneksyon Tèminal:	Vis tèminal poto tèminal ak kranpon
Enstalasyon:	35mm DIN tren aliye

Karakteristik prensipal

Segondè sansiblite ak repons vit: RCCB elektwomayetik ka detekte ti kouran rezidyèl, anjeneral mwens pase 30mA (valè egzak dapre espesifikasyon pwodwi), epi byen vit koupe kous la nan yon milisgond kèk, efektivman anpeche aksidan chòk elektrik.

Pwoteksyon elektwomayetik: Konpare ak RCCB piman elektwonik, RCCB elektwomayetik konbine prensip la nan endiksyon elektwomayetik, ki gen pi wo fyab ak estabilite epi yo ka travay nòmalman nan divès anviwònman piman bouk.

Multifonksyonèl: Gen kèk RCCB elektwomayetik tou gen Surcharge, kout sikwi ak lòt fonksyon pwoteksyon, ki ka konplètman pwoteje sekirite a nan sikui ak ekipman.

Fasil yo enstale ak kenbe: RCCB elektwomayetik anjeneral adopte konsepsyon modilè, estrikti kontra enfòmèl ant, fasil yo enstale, ak fasil pote soti nan antretyen woutin ak enspeksyon.

Prensip operasyon an

Se prensip la opere nan RCCB a elektwomayetik ki baze sou lwa Kirchhoff a, ki deklare ke aktyèl la opinyon se toujou egal a aktyèl la pwodiksyon (nan ka ideyal la). Lè gen yon flit oswa yon fay sou latè nan kous la, yon pati nan koule aktyèl yo dirèkteman sou latè contournement chay la, kreye yon aktyèl rezidyèl. Nan pwen sa a, transfòmatè a detekte sa a aktyèl dezekilib ak jenere yon flux korespondan mayetik. Apre flux mayetik la trete pa sikwi elektwonik la, li pral deklanche aksyon an nan mekanis nan nidite, se konsa ke brekè a sikwi ap byen vit koupe kous la.

Senaryo Aplikasyon

RCCB elektwomayetik yo lajman itilize nan yon varyete de sitiyasyon kote pwoteksyon elektrik ki nesesè, ki gen ladan men pa limite a:

Bilding rezidansyèl ak komèsyal: itilize pou pwoteje ekipman elektrik ak sekirite pèsonèl, anpeche aksidan chòk elektrik ak dife elektrik.

Liy pwodiksyon endistriyèl: itilize pou pwoteje ekipman elektrik tankou motè, transformateur ak lòt ekipman elektrik nan operasyon nòmal, anpeche domaj ekipman ak D 'akòz flit ak surcharge.

Enstalasyon piblik yo: tankou lopital, lekòl, bibliyotèk ak lòt kote, yo itilize pou asire operasyon san danje nan ekipman elektrik ak itilizasyon san danje nan elektrisite pa pèsonèl yo.

Electronic Magnetic A Type RCCB 125A/30mA
