Elektwonik kalite RCCB

Lè aktyèl la rezidyèl nan sikwi a depase yon valè prereglaj, kalite elektwonik RCCB a ap aji byen vit nan koupe kous la, konsa anpeche aksidan chòk elektrik ak dife elektrik. RCCB elektwonik itilize konpozan elektwonik ak mikro ak lòt teknoloji pou bay pi gwo sansiblite ak presizyon.

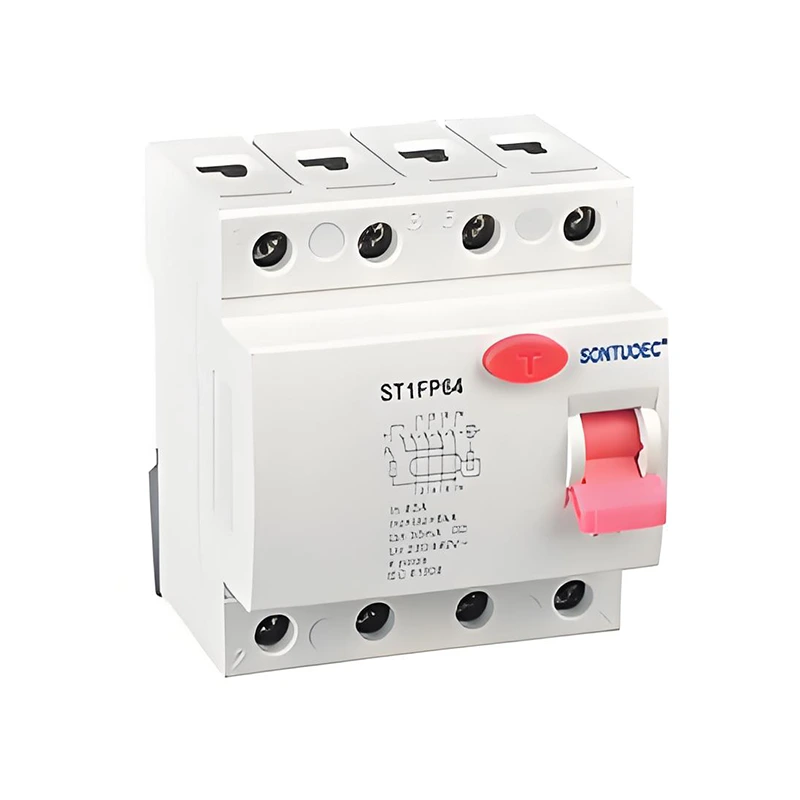

Modèl:ST1PF64

Voye ankèt

Deskripsyon Product

Sandard			IEC/EN61008.1
Elektrik	Kalite (Vag Fòm sou Latè Flit la te santi)		Kalite elektwo-mayetik, kalite elektwonik
karakteristik	Rated aktyèl nan	A	Epi, epi
	Poto	P	2,4
	Rated vòltaj nou	V	AC 240/415V; AC 230/400V
	Rated aktyèl		16,25,32,40,63a
	Rated sansiblite mwen △ n	A	0.01,0.03,0.1,0.3,0.5
	Izolasyon vòltaj ui	V	500
	Rated rezidyèl fè ak	A	630
	Kraze kapasite mwen △ m	A	630
	Kout-sikwi aktyèl mwen △ c	A	6000
	Scpd plon	A	6000


	Frekans rated	Hz	50/60
	Degre polisyon		2
Mekanik	Lavi elektrik	t	4000
karakteristik	Lavi mekanik	t	10000
	Degre pwoteksyon		IP20
	Tanperati anbyen	ºC	-25 ~+40
	(ak mwayèn chak jou ≤35 ºC)	ºC	-25 ~+40
	Tanperati depo	ºC	-25 ~+70
Enstalasyon	Kalite koneksyon tèminal		Kab/u-kalite busbar/pin-type busbar
	Tèminal gwosè tèt/anba pou kab	mm2	25
	Tèminal gwosè tèt/anba pou kab	Awg	3.18
	Tèminal gwosè tèt/anba pou busbar	mm2	25
	Tèminal gwosè tèt/anba pou busbar	Awg	3.18
	Pi sere koupl	N*m	2.5
	Pi sere koupl	Nan-lbs	22
	Aliye		Sou DIN Rail EN 60715 (35mm) pa vle di nan aparèy vit clip
	Koneksyon		Soti nan tèt ak anba

Prensip operasyon an

Se prensip la opere nan kalite elektwonik RCCB a ki baze sou prensip yo nan endiksyon elektwomayetik ak balans aktyèl. Lè faz la ak zewo liy kouran nan kous la yo dezekilib, sa vle di rezidyèl aktyèl egziste, transfòmatè aktyèl la andedan RCCB a pral detekte sa a dezekilib ak jenere yon siyal ki koresponn lan. Siyal sa a, apre yo te trete pa sikwi a elektwonik, pral deklanche aksyon an nan mekanis a lage, se konsa ke brekè a sikwi pral byen vit koupe kous la.

Karakteristik prensipal

Segondè sansiblite: RCCB elektwonik yo kapab detekte kouran rezidyèl piti anpil, anjeneral mwens pase 30mA oswa menm pi ba yo.

Aksyon vit: Yon fwa yo detekte aktyèl rezidyèl la pou depase valè prereglaj la, RCCB a ap aji imedyatman pou koupe kous la epi pou anpeche aksidan.

Safe ak serye: RCCB adopte konpozan elektwonik avanse ak teknoloji mikro pou bay pi wo fyab ak estabilite.

Fasil yo enstale ak kenbe: elektwonik RCCBs anjeneral gen yon estrikti kontra enfòmèl ant ak fil elektrik ki senp, fè yo fasil yo enstale ak kenbe.

Senaryo Aplikasyon

RCCB elektwonik yo lajman itilize nan yon varyete sitiyasyon kote pwoteksyon elektrik yo mande yo, ki gen ladan men pa limite a:

Bilding rezidansyèl ak komèsyal: itilize pou pwoteje ekipman elektrik ak sekirite pèsonèl, anpeche aksidan chòk elektrik ak dife elektrik.

Liy pwodiksyon endistriyèl: itilize pou pwoteje ekipman elektrik tankou motè ak transformateur soti nan operasyon nòmal, anpeche domaj ekipman ak D 'akòz flit ak surcharge.

Enstalasyon piblik yo: tankou lopital, lekòl, bibliyotèk ak lòt kote, yo itilize pou asire operasyon san danje nan ekipman elektrik ak itilizasyon san danje nan elektrisite pa pèsonèl yo.
