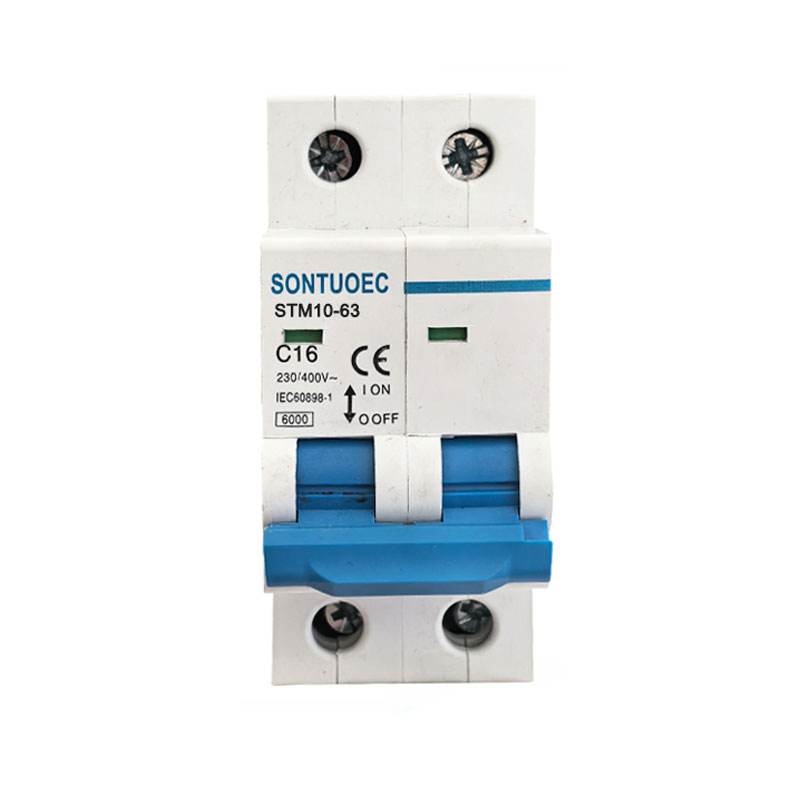

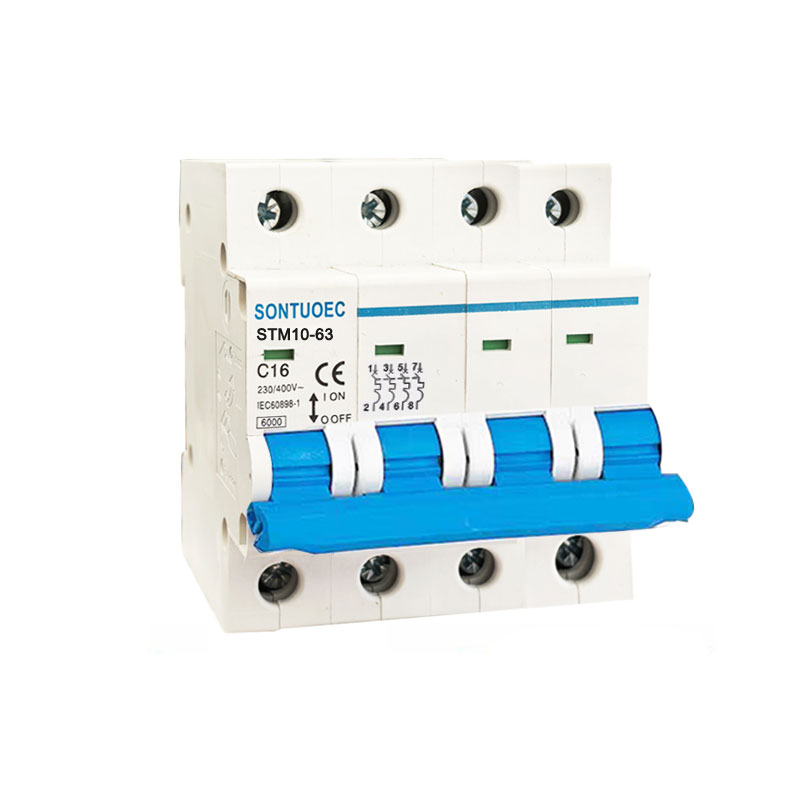

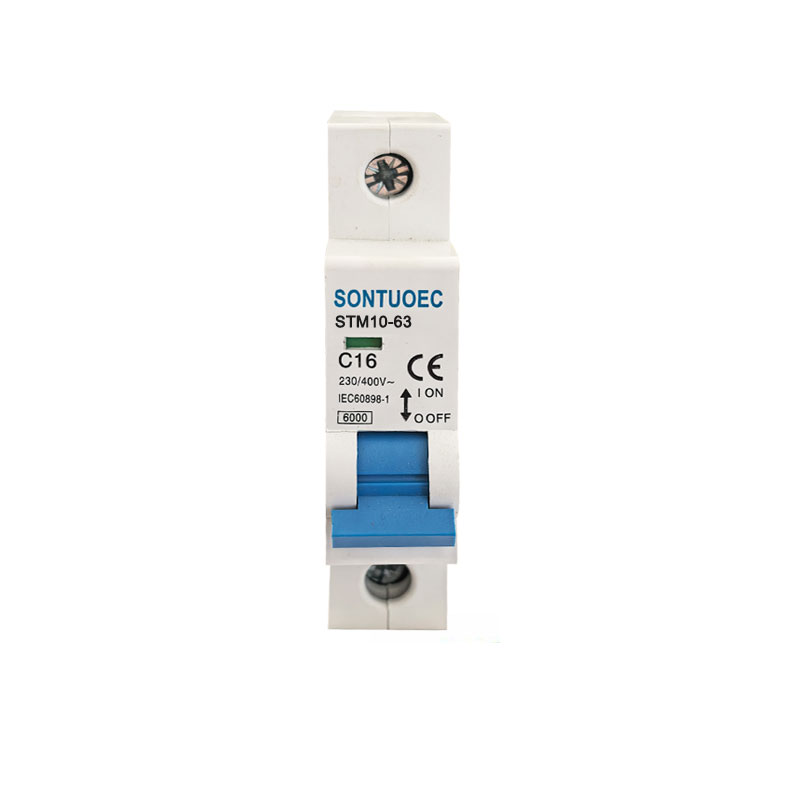

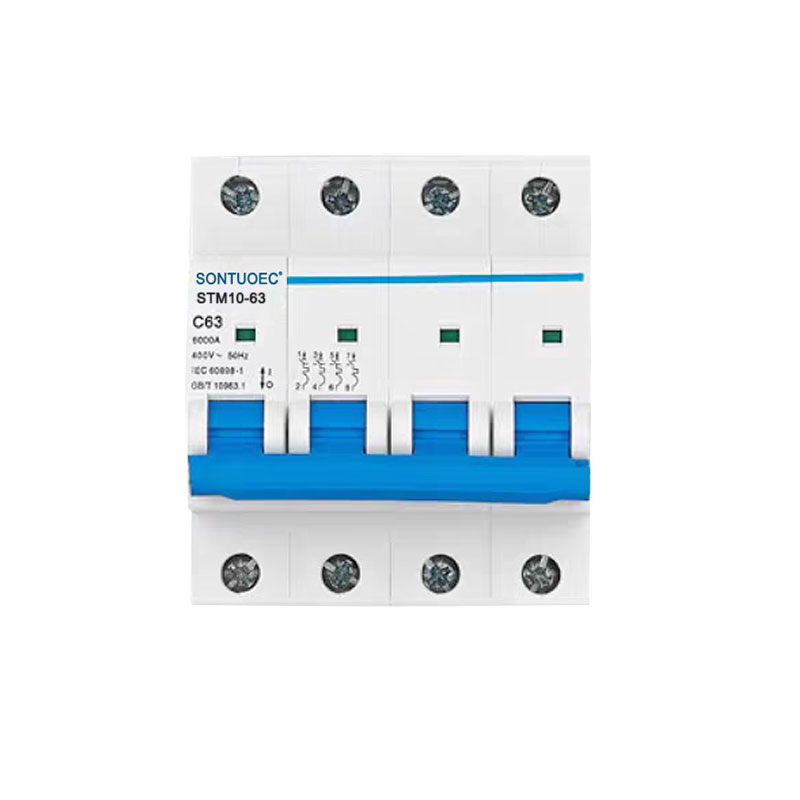

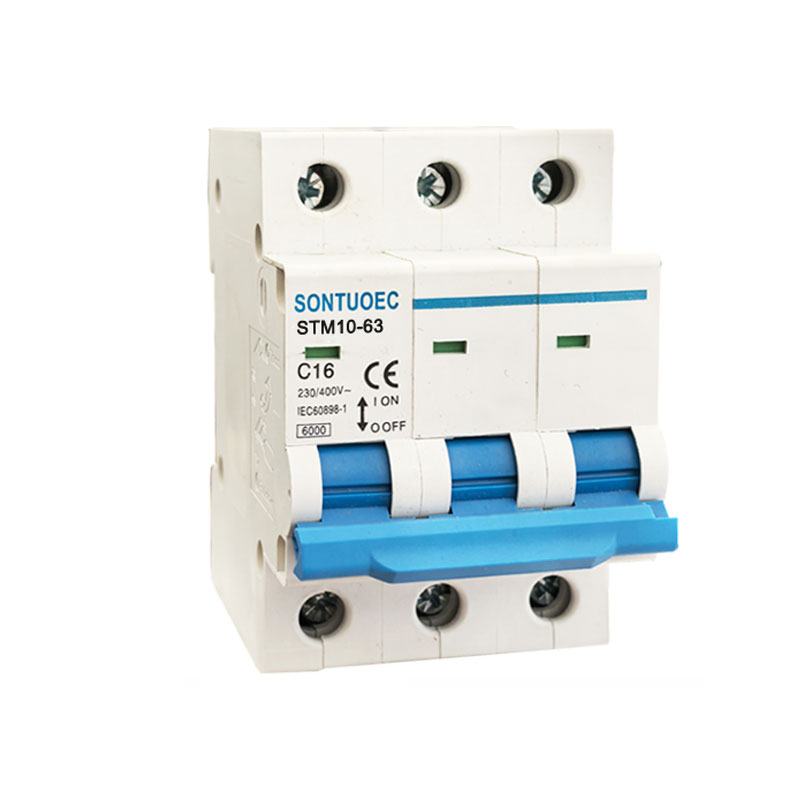

Faktori Vann Dirèk MCB Stm10-63 Seri 6ka Miniature Circuit Breaker

SONTUOEC se youn nan founisè Chinwa yo / manifakti ki espesyalize nan pwodiksyon an nan divès kalite ti aparèy elektrik STM10-63 Seri segondè kraze tipòtrè sikwi brekè gen karakteristik sa yo nan estrikti avanse, pèfòmans serye, kraze kapasite segondè, aparans elegant ak koki li yo ak pati yo te fè nan materyèl ak rezistans enpak, fò karakteristik ignifuge flanm dife. Li apwopriye pou sistèm pouvwa a 50 oswa 60 frekans, Ue 400V ak pi ba a, Ui 63A ak anba a.Li konfòme ak estanda IEC60898.1 ak GB10963.1.

Modèl:STM10-63

Voye ankèt

Deskripsyon Product

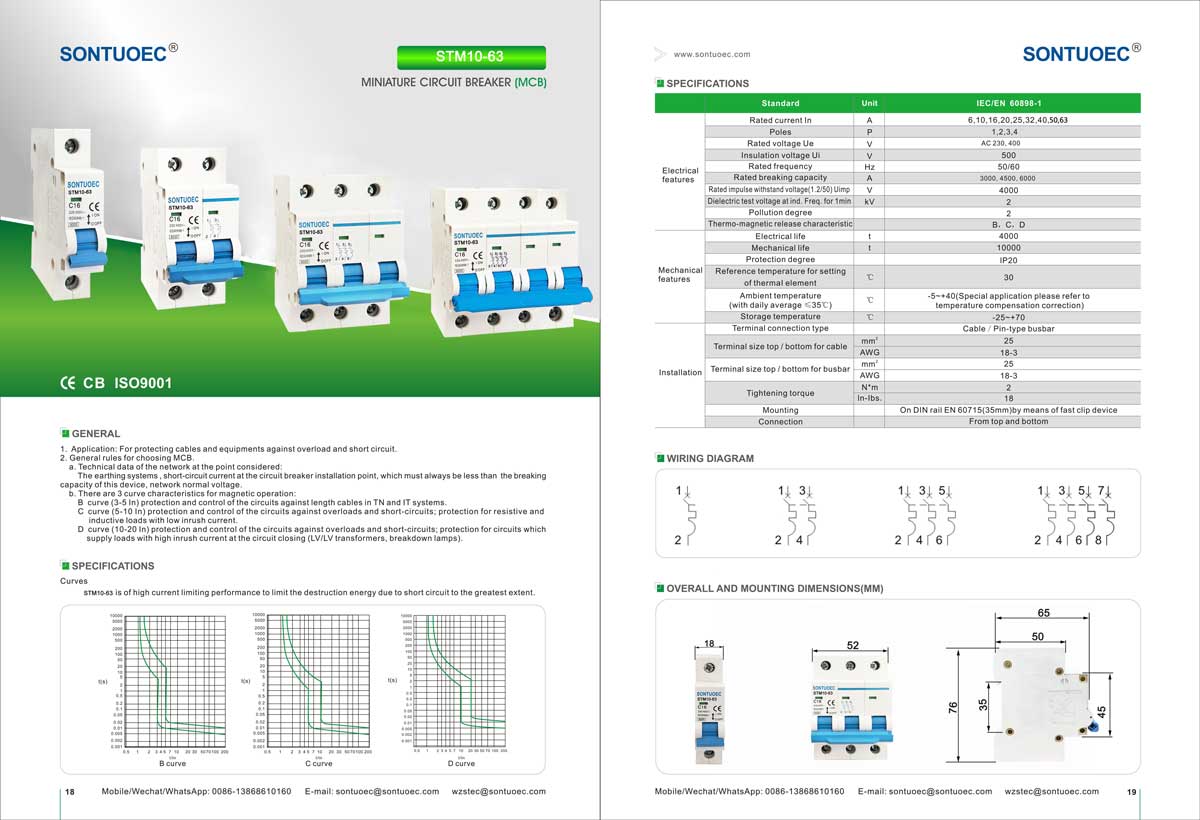

SPECIFICATIONS:

	Estanda		IEC/EN 60898-1
Elektrik	Rated aktyèl nan	A	1,2,4,6,10,16,20,25,32,40,50,63A
karakteristik	poto	P	1,2,3,4
	Rated vòltaj Ue	V	AC 230, 400
	Izolasyon vòltaj Ui	V	500
	Rated frekans	Hz	50/60
	Kapasite kraze nominale	A	3000, 4500, 6000
	Rated enpilsyon kenbe tèt ak vòltaj (1.2/50) Uimp	V	4000
	Dielectric tès vòltaj nan ind.Freq.for 1 min	Kv	2
	Degre polisyon		2
	Thermo-mayetik lage karakteristik		B,C,D
Mekanik	Lavi elektrik	t	4000
karakteristik	Lavi mekanik	t	10000
	Degre pwoteksyon		IP20
	Tanperati referans pou mete	ºC	30
	nan eleman tèmik	ºC	30
	Tanperati anbyen	ºC	-5 ~ + 40 (aplikasyon espesyal tanpri al gade
	(ak mwayèn chak jou ≤35ºC)	ºC	koreksyon konpansasyon tanperati)
	Tanperati depo	ºC	-25 ~ + 70
Enstalasyon	Kalite koneksyon tèminal		Kab/Pin-type busbar
	Tèminal gwosè tèt/anba pou kab	mm2	25
	Tèminal gwosè tèt/anba pou kab	AWG	18 mas
	Gwosè tèminal anwo/anba pou busbar	mm2	25
	Gwosè tèminal anwo/anba pou busbar	AWG	18 mas
	Sere koupl	N*m	2
	Sere koupl	Nan-lbs	18
	Montaj		sou tren DIN EN 60715 (35mm) pa mwayen aparèy clip vit
	Koneksyon		Soti nan tèt ak anba

Fonksyon prensipal STM10-63 Miniature Circuit Breaker

1.Pwoteksyon Surcharge: Lè aktyèl la nan kous la depase valè nominal MCB a, STM10-63 Miniature Circuit Breakerwill otomatikman koupe kous la nan yon peryòd tan fiks yo anpeche kous la ak ekipman soti nan surchof.

2.Short-Circuit pwoteksyon: Lè yon kout-sikwi rive nan kous la, STM10-63 Miniature Circuit Breaker a pral koupe kous la imedyatman pou anpeche aktyèl la kout-sikwi domaje sikwi a ak ekipman.

3.Fit pwoteksyon (kèk MCB yo gen fonksyon sa a): pou MCB ak pwoteksyon flit, lè gen flit nan kous la, STM10-63 Miniature Circuit Breaker a byen vit koupe kous la pou pwoteje sekirite pèsonèl.

Prensip operasyon MCB yo

MCB anjeneral genyen yon detektè tèmik mayetik oswa elektwonik vwayaj andedan, ki itilize yo detekte chanjman nan aktyèl la nan kous la. Lè aktyèl la pa nòmal, atakan an deklanche mekanis deklanchman MCB a, sa ki lakòz STM10-63 Miniature Circuit Breakerto byen vit koupe kous la.

1.Thermal atakan mayetik: Li itilize chalè ki pwodui lè aktyèl la pase nan kondiktè a pou deklanche deklanchman an. Lè aktyèl la twò gwo, kondiktè a chofe, sa ki lakòz bimetal la andedan atakan tèmik mayetik la pliye, kidonk deklanche mekanis nan tripping.

2.Electronic atakan: Li itilize eleman elektwonik yo detekte chanjman aktyèl yo ak kontwole aksyon an nan mekanis nan tripping. Lè yo detekte yon kouran nòmal, atakan elektwonik la voye yon siyal nan mekanis deklanchman an pou koupe kous la.

Senaryo aplikasyon MCB

MCB yo lajman itilize nan sistèm elektrik nan zòn rezidansyèl, komèsyal ak endistriyèl pou pwoteje sikui ak ekipman kont domaj ki te koze pa kouran nòmal. Yo anjeneral enstale nan bwat distribisyon, switchboards oswa kabinè kontwòl epi yo itilize kòm switch prensipal la oswa switch branch nan yon sikwi.

Seleksyon ak Enstalasyon MCB yo

1.Selection: Lè w ap chwazi MCB, ou bezwen konsidere faktè tankou aktyèl aktyèl la nan kous la, nivo vòltaj, karakteristik pwoteksyon, epi si pwoteksyon flit obligatwa. Li enpòtan tou pou asire ke STM10-63 Miniature Circuit Breaker chwazi a konfòm ak estanda sekirite elektrik lokal yo ak règleman yo.

2.Enstalasyon: STM10-63 Miniature Circuit Breakershould dwe enstale nan yon anviwònman sèk, vantile san gaz korozif epi asire ke li se branche kòrèkteman ak byen. Pandan enstalasyon, yo ta dwe obsève règleman sekirite elektrik ki enpòtan ak pwosedi operasyon yo.

FAQ

Q1. Ki jan faktori ou fè konsènan kontwòl kalite?

A. Tout pwodwi yo pral 100% tcheke anvan chajman an.

Q2. Èske w se yon manifakti oswa yon konpayi komès?

A. Nou se yon manifakti ki gen plis pase 20 ane eksperyans, epi nou ka garanti pri nou an premye, trè bon mache ak konpetitif.

Q3. Ki tèm peman ki disponib?

A. Nou aksepte TT, 30% depo ak 70% balans kont kopi BL.

Q4. Kijan tan livrezon an ye?

A. Anjeneral li pral pran apeprè 25 jou pou pwodiksyon an.

Q5. Di mwen estanda pake a?

A. Nòmalman yo se katon, men tou, nou ka pake li selon kondisyon ou.
