Kontakteur AC nan kay la

Seri STH8-100 nan kay la kontakte AC yo prensipalman ki fèt pou AC 50Hz (oswa 60Hz), ak yon rated vòltaj opere jiska 400V. Yo gen yon aktyèl rated opere ki rive jiska 100A anba AC-7A kategori l 'ak jiska 40A anba AC-7B l' kategori. Kontakteur sa yo yo te itilize pou kontwole chay ki ba oswa yon ti kras endiktif nan aplikasyon rezidansyèl ak menm jan an, osi byen pou kontwole charj motè nan kay la. Se pwodwi a sitou aplike nan kay, otèl, apatman, bilding biwo, bilding piblik, sant komèsyal, avni espò, elatriye, reyalize fonksyon kontwòl otomatik. Estanda Konfòmite: IEC61095, GB/T17885.

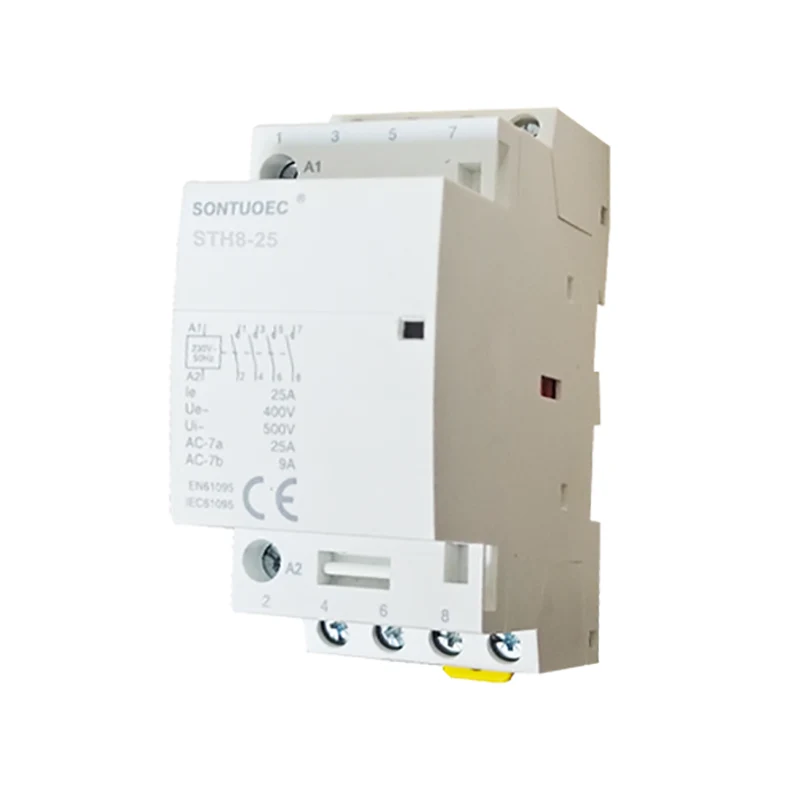

Modèl:STH8-25

Voye ankèt

Deskripsyon Product

Tipe	kontakteur
Rating yon	16	20	25	32	40	63	100
Èd	Wi
Bctsindication oksilyè	Wi
BACTC kontwole oksilyè pa jòn chif	Wi

Tipe					Lajè nan 9mm modil

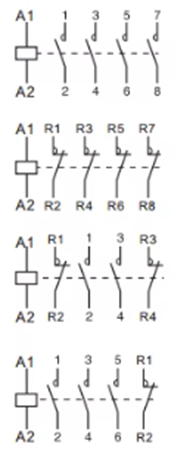

1p	Rating (LN) AC-7A	Rating (LN) AC-7A	Kontròl tansyon (VAC) (50Hz)	Kontak
	16a	6a	24	1No	2
	20A	7a	110	1NC
	25a	9a	230
2p
	16a	6a	24	2no	2
	20A	7a	110	1no+1nc
	25a	9a	230	2nc
	32A	12a	24	2no	4
	40a	18a	110	1no+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3NO	4
	20A	7a	110	3nc
	25a	9a	230
	32A	12a	24	3NO	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4No	4
	20A	7a	110	4nc
	25a	9a	230	2no+2nc 3no+1nc
	32A	12a	24	4No	6
	40a	18a	110	4nc
	63a	25a	230	2no+2nc 3no+1nc
	100a	_	24	4No	12
			110
			230

Estrikti prensipal la

Kontakteur AC nan kay la anjeneral konsiste de pati sa yo:

Sistèm kontak: ki gen ladan kontak prensipal ak kontak oksilyè. Se kontak prensipal la itilize yo vire sou yo ak kraze sikwi prensipal la, ki anjeneral gen yon pi gwo aktyèl rated; Se kontak la oksilyè itilize yo vire sou yo ak kraze sikwi a kontwòl, ki te gen yon pi piti aktyèl rated.

Sistèm elektwomayetik: Li konsiste de fè nwayo, zam ak bobin. Lè se bobin a kouran, nwayo a jenere yon jaden mayetik ki atire armature a ak fèmen kontak yo; Lè se bobin nan de-dinamize, jaden an mayetik disparèt, se zam la lage ak kontak yo yo kase.

Aparèy extend arc: itilize yo etenn ark la lè kontak yo yo dekonekte, anpeche arc ak nan sa ki lakòz domaj nan kontak yo.

Shell ak Pwodwi pou Telefòn: se koki a itilize pwoteje eleman yo entèn soti nan enfliyans nan anviwònman an ekstèn; Pwodwi pou Telefòn yo gen ladan parantèz aliye, tèminal, elatriye, ki yo te itilize reyalize enstalasyon an ak fil elektrik nan kontakteur la.

Prensip operasyon an

Se prensip la k ap travay nan kontakteur nan kay la ki baze sou prensip la nan endiksyon elektwomayetik. Lè se bobin a kouran, nwayo a fè jenere yon jaden mayetik ki atire armature a ak fèmen kontak yo; Lè se bobin nan de-dinamize, jaden an mayetik disparèt, se zam la lage ak kontak yo yo dekonekte. Pa kontwole enèji a ak de-enèji nan bobin a, kontwòl remote ak pwoteksyon nan sikwi nan kay la ka reyalize.

Paramèt teknik

Prensipal paramèt teknik yo nan kontakteur nan kay la gen ladan rated vòltaj, rated aktyèl, rated frekans, konekte ak kraze kapasite ak sou sa. Seleksyon an nan paramèt sa yo ta dwe detèmine dapre sitiyasyon aktyèl la nan sikwi a nan kay la asire operasyon an nòmal ak itilize san danje nan kontakteur la.

Vòltaj rated: refere a nivo a vòltaj lè kontakteur a ap travay nòmalman.

Rated aktyèl: refere a aktyèl la maksimòm ki kontakteur a ka kenbe tèt ak pou yon tan long anba vòltaj la rated.

Rated frekans: frekans nan ekipman pou pouvwa a lè kontakteur a travay nòmalman.

Konekte ak kraze kapasite: aktyèl la maksimòm ki kontakteur a ka fiable konekte ak kraze anba kondisyon sa yo espesifye.
