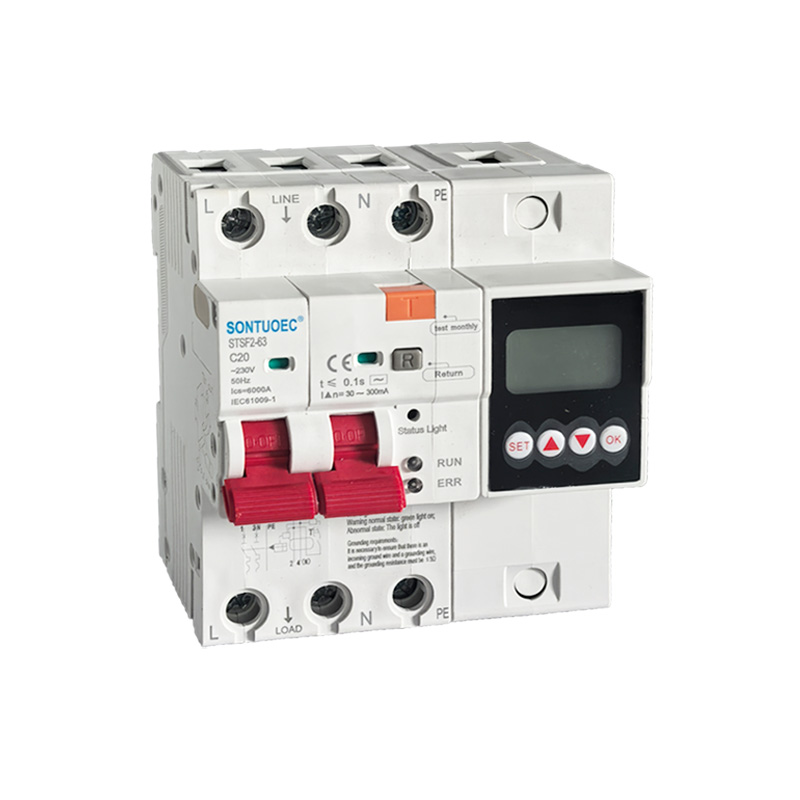

Entelijan imèsyon anti chòk elektrik flit pwoteksyon 220V lè sikwi brekè

STSF2-63/100 100A 2p 4p Multifonctionnel RCBO se apwopriye pou AC 50/60Hz, rated nan yon sikwi ak yon vòltaj nan 230V-400V ak yon kouran rated nan 100A, lè yon moun se elektwokute oswa griy pouvwa a koule. Lè flit la, survoltaj, ak undervoltage rive nan valè yo mete, disjoncteurs aktyèl rezidyèl la ka byen vit opere nan yon peryòd tan trè kout byen vit koupe ekipman pou pouvwa a. Lè tanperati siveyans nan disjoncteurs aktyèl rezidyèl la rive nan valè a mete, fil tè siveyans la pa konekte. Lè konekte, pwodwi a emèt yon son alam pou pwoteje sekirite pèsonèl ak ekipman elektrik, epi li ka evite Anpeche domaj nan ekipman ki te koze pa survoltaj nan griy elektrik la. Gen surcharge, sikwi kout, flit, ovèvoltaj Fonksyon pwoteksyon anba-voltaj ak twòp tanperati ka itilize tou pou limen ak etenn aparèy elektrik tanzantan nan sikonstans nòmal. Sikui ekleraj, espesyalman apwopriye pou sistèm distribisyon ekleraj endistriyèl ak komèsyal yo. Pwodwi a gen yon ti volim, estrikti kontra enfòmèl ant, ak pi bon pri-efikasite pase lòt pwodwi menm jan an. Li gen yon bèl aparans, Segondè kapasite kraze fè li yon bon chwa pou distribisyon pouvwa nan kay la. Pwodui sa a konfòm ak estanda GB/T 16917.1 ak IEC 61009-1 e li te jwenn sètifikasyon CE.

Modèl:STFS2-63

Voye ankèt

Deskripsyon Product

SPECIFICATIONS:

Elektrik karakteristik	Estanda	Inite	IEC/EN 61009-1
	Mode		Kalite elektwonik
	Kalite (fòm vag nan flit latè a santi)		AC
	Thermo-mayetik lage karakteristik		B,C,D
	Rated aktyèl ln	A	6-100A (6,10,16,20,25,32,40,63;80,100A) reglabl
	poto	P	1P+N, 3P+N
	Rated vòltaj Ue	V	AC 230, 400 (Reglabl)
	Evalyasyon sansiblite I△n	A	30-300mA (30,100,300mA) reglabl
	Rated rezidyèl fè ak kraze kapasite l△m	A	500
	Rated kout-sikwi kapasite Icn	A	6000
	Tan repo anba mwen△n	S	≤0.1
	Rated frekans	Hz	50/60
	Rated impulsewithstand vòltaj (1.2/50) Uimp	V	4000
	Dielectric tès vòltaj nan ind.Freq pou 1min	kV	2
	Izolasyon vòltaj Ui	V	250
	Degre polisyon		2
Other	Plis pase / anba pwoteksyon vòltaj;	epi	Pwoteksyon Tanperati ; Dife-alwarm ak lòt moun
Karakteristik mekanik	Lavi elektrik		4000
	Lavi mekanik		10000
	Fay aktyèl Endikatè		WI
	Degre pwoteksyon		IP20
	Tanperati anbyen	ºC	-5 ~ + 40 (aplikasyon espesyal tanpri al gade
	(ak mwayèn chak jou ≤35ºC)	ºC	koreksyon konpansasyon tanperati)
	Tanperati depo	ºC	-25 ~ + 70
Enstalasyon	Kalite koneksyon tèminal		Kab/Pin-type busbar/U-type busbar

	Gwosè tèminal tèt/anba pou kab	mm2	25
	Gwosè tèminal tèt/anba pou kab	AWG	18-5
	Tèminal gwosè tèt/anba pou busbar	mm2	25
	Tèminal gwosè tèt/anba pou busbar	AWG	18-3
	Montaj		Sou tren DIN EN 60715 (35mm) pa mwayen aparèy clip vit
	Koneksyon		Soti nan tèt

Tanperati lè ki antoure:

1. Tanperati lè anbyen an pa dwe pi ba pase -5 1C, pa pi wo pase + 40 C, ak valè mwayèn chak jou pa dwe depase + 35 C.

2. Altitid: Altitid sit enstalasyon an pa dwe depase 2000m.

3.Kondisyon atmosferik

Lè a pwòp, ak yon tanperati maksimòm de + 40 'C, imidite relatif nan lè a pa wo Plis pase 50%. Yo pèmèt pi wo imidite relatif nan pi ba tanperati, tankou nan + 20 C,

Imidite relatif la pa ta dwe depase 90%. Akòz okazyonèl kondansasyon modere ki te koze pa chanjman tanperati, yo ta dwe peye atansyon pou pran mezi apwopriye.

4. Kategori Enstalasyon Kategori enstalasyon yo se lI ak III

Aktyèl ak kantite poto

100A: Sa a endike ke RCBO a evalye a 100 amps. Evalyasyon aktyèl la se valè maksimòm aktyèl ke disjoncteurs a ka pote kontinyèlman san yo pa lakòz surchof oswa domaj.

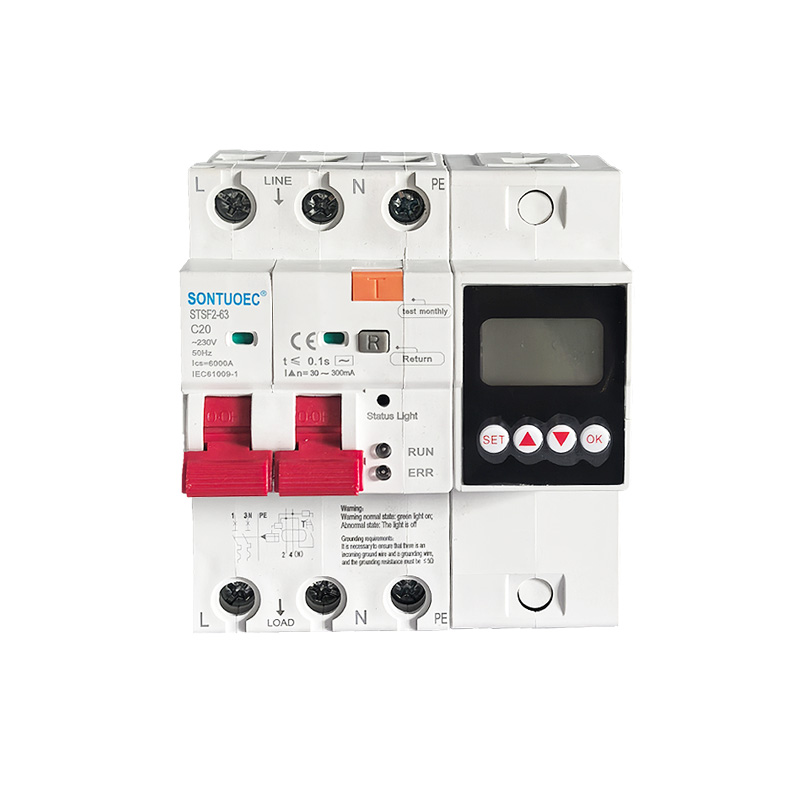

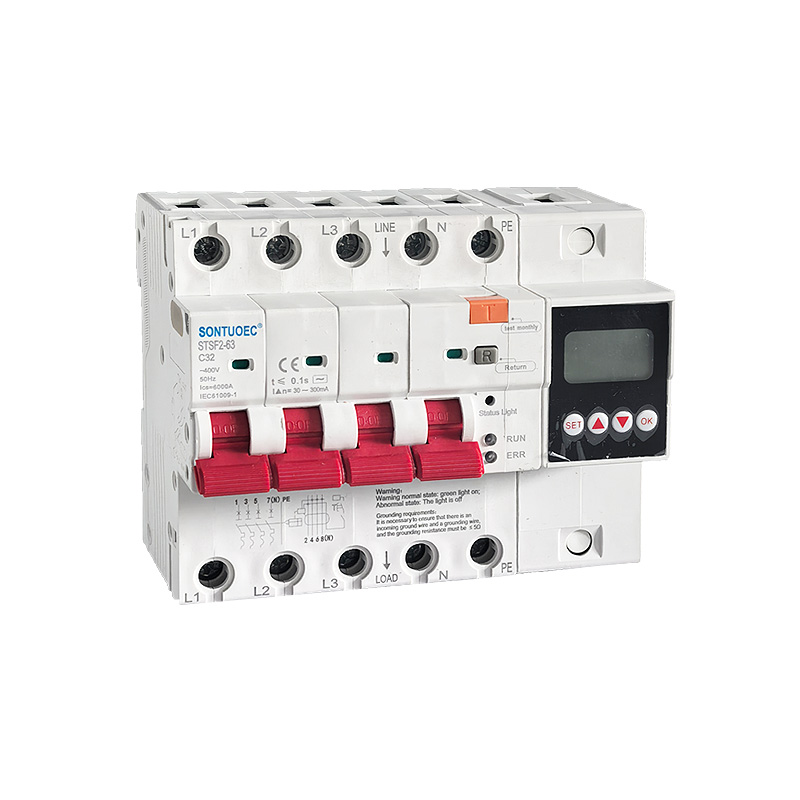

2p, 4p: "p" isit la vle di kantite poto, sa vle di kantite faz sikwi ak disjoncteurs yo ka konekte. 2p vle di ke disjoncteur a ka konekte nan de faz sikwi (anjeneral dife ak zewo), tandiske 4p vle di ke li ka konekte nan kat faz sikwi (anjeneral twa-faz dife ak zewo).

Multifonksyonèl

Multifonksyonèl endike ke sa a 100A 2p 4p Multifonksyonèl RCBO ekipe ak yon varyete fonksyon pwoteksyon. Anplis de surcharge debaz ak pwoteksyon kout-sikwi, li kapab tou bay pwoteksyon flit, pwoteksyon undervoltage, pwoteksyon overvoltage, ak sou sa. pwoteksyon tanperati，Alam Dlo Ingress，Reglab aktyèl ak vòltaj。Proteksyon sa yo pèmèt RCBO a bay plis pwoteksyon konplè pou sikui ak ekipman.

Avètisman!

Avètisman eta nòmal: limyè vèt sou;

Eta nòmal: Limyè a etenn

Kondisyon pou baz:

Li nesesè asire ke gen yon fil fèk ap rantre ak yon fil tè, ak rezistans nan tè dwe s 5Q!

Senaryo aplikasyon

Depi RCBO gen yon varyete fonksyon pwoteksyon, li souvan itilize nan sikui ki mande sekirite pèsonèl, tankou sikui elektrik pou ekleraj, pouvwa fèb, ak aparèy elektrik nan kay ak kote piblik. Kote sa yo souvan karakterize pa dlo ak imidite, ki ka fasilman lakòz aksidan flit. Anplis de sa, RCBO ka itilize tou nan sistèm elektrik endistriyèl kote sekirite imen se yon avantou, tankou sikwi kontwòl limyè periferik, sistèm rada, ak enstriman eksplorasyon jewolojik.
