LC1-N Kalite AC kontakteur

LC1-N kalite AC kontakteur yo apwopriye pou itilize nan sikwi ak AC 50Hz oswa 60Hz, tension jiska 660V (jiska 690V pou kèk modèl) ak kouran jiska 95A. Yo itilize li pou konekte ak kraze sikwi sou long distans, osi byen ke souvan kòmanse ak kontwole motè AC.

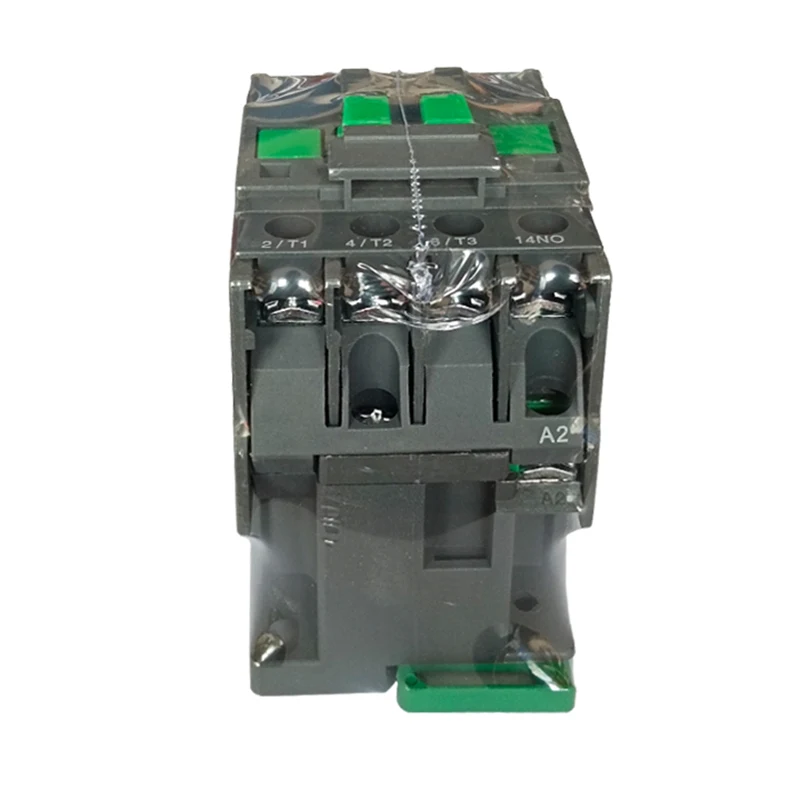

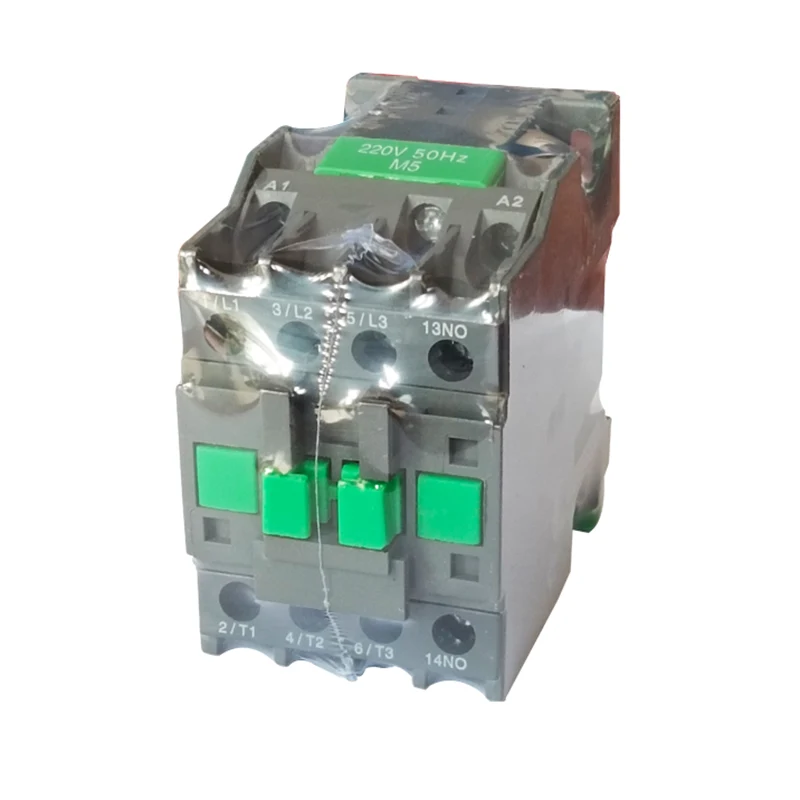

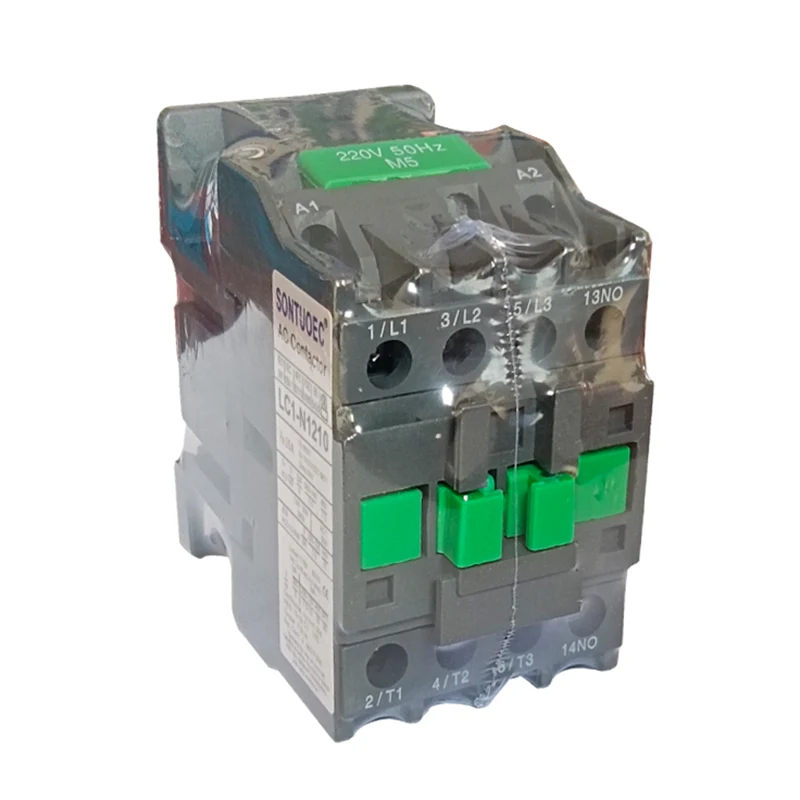

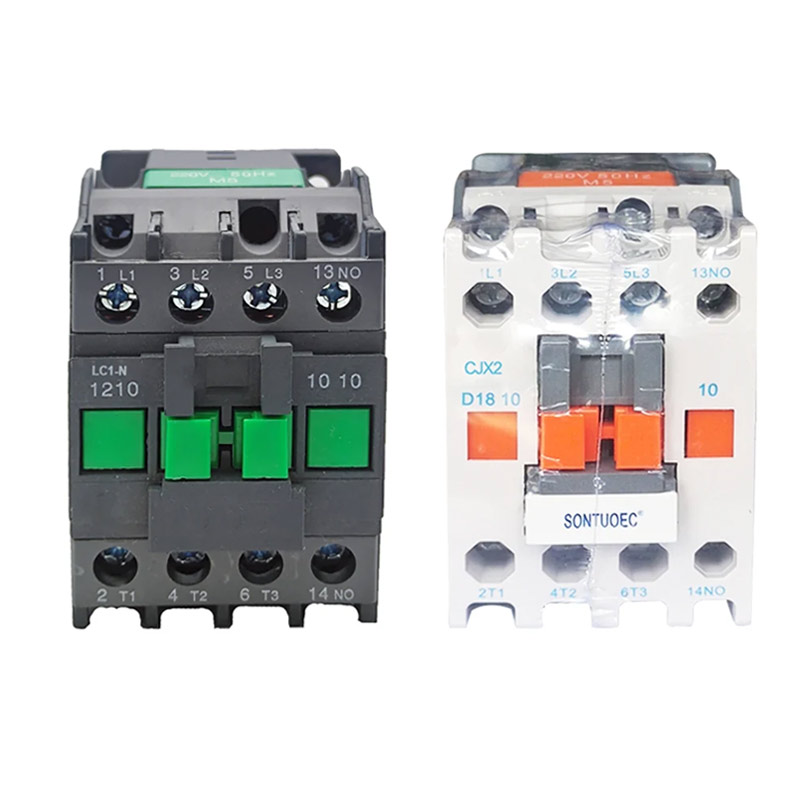

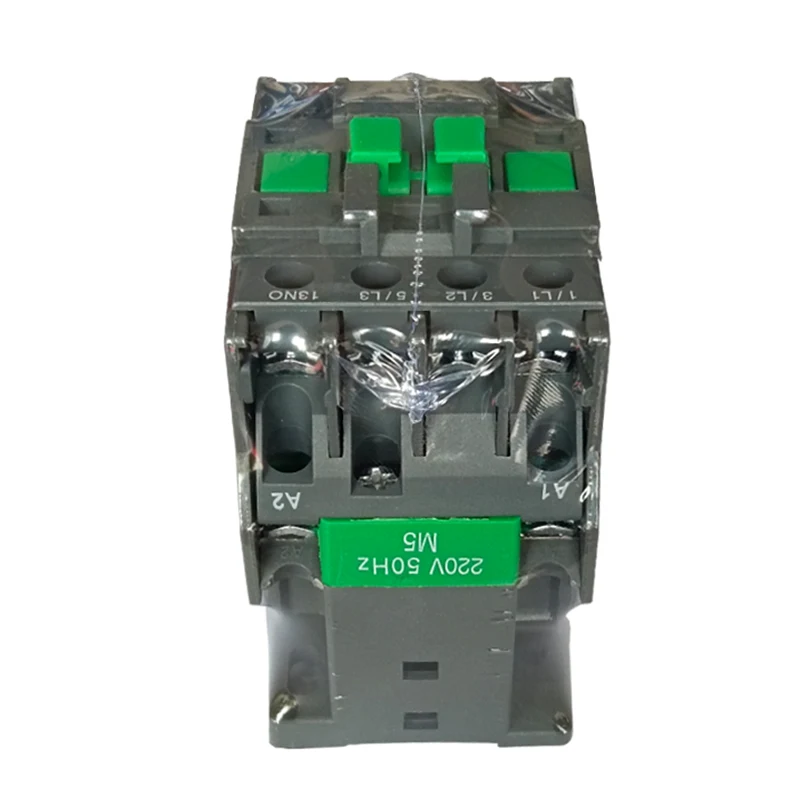

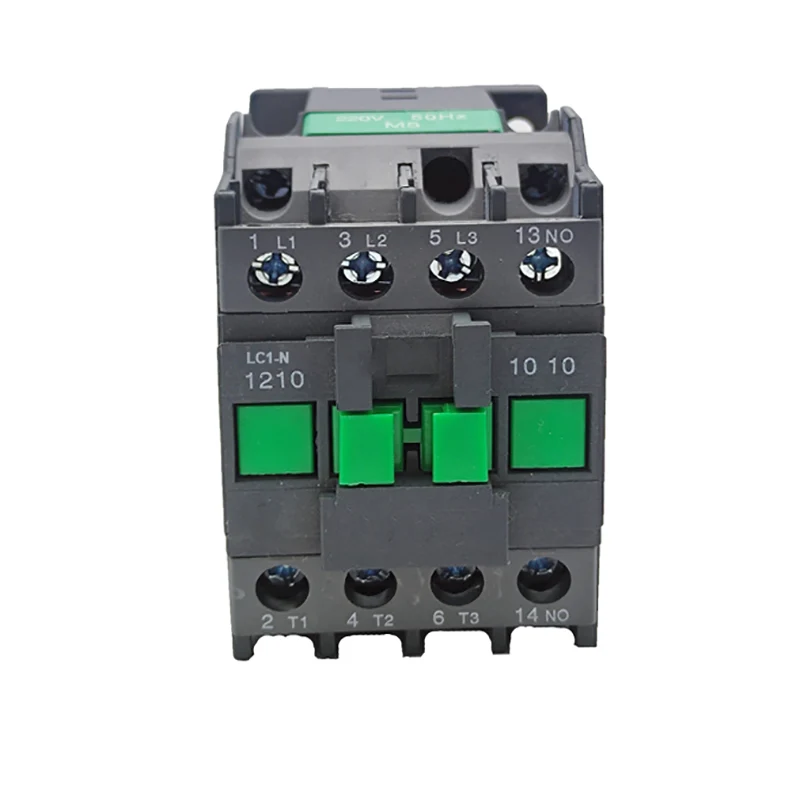

Modèl:LC1-N1210

Voye ankèt

Deskripsyon Product

Tipe		Lci-n09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Rated k ap travay aktyèl (a)	AC3	9	12	18	25	32	40	50	65	80	95
Rated k ap travay aktyèl (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Evalyasyon Standardpower nan 3-faz Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Rated chalè aktyèl (a)		20	20	32	40	50	60	80	80	125	125
Lavi elektrik	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Lavi elektrik	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Lavi mekanik (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kantite kontak yo	3p+Non					3P+NC+Non
Kantite kontak yo	3p+nc					3P+NC+Non

Karakteristik estriktirèl

Modilè Design: LC1-N Kalite AC kontakteur adopte konsepsyon modilè ak konbinezon fonksyon konplè, ki se pratik pou itilizatè yo chwazi ak konbine selon bezwen yo.

Sistèm elektwomayetik: ki gen ladan bobin elektwomayetik ak nwayo fè, ki se yon pati enpòtan nan kontakteur a, repoze sou li nan kondwi fèmen an ak dekoneksyon nan kontak.

Sistèm kontak: ki gen ladan kontak prensipal ak kontak oksilyè. Se kontak prensipal la itilize konekte ak kraze sikwi prensipal la ak kontwole pi gwo aktyèl la; Kontak oksilyè a se nan sikwi kontwòl la pou satisfè kondisyon divès metòd kontwòl yo.

Sistèm extend arc: ekipe ak yon aparèy extend arc, jeneralman semi-fèmen Longitudinal déchirure ajil ark extend kouvèti, ak ekipe ak yon fò mayetik mouche kous arc ak asire ke kontak yo kraze sikwi a ki te pwodwi pa ark la se fiable quenched, diminye domaj yo ak nan kontak yo.

Prensip operasyon an

Lè se sikwi a kontwòl tension, bobin nan elektwomayetik jenere yon jaden mayetik, ki atire nwayo a fè kondwi kontak yo fèmen, konsa konekte kous prensipal la nan COMPRESSOR la. Lè se sikwi a kontwòl de-dinamize, jaden an mayetik disparèt, nwayo a fè se Reyajiste anba aksyon an nan sezon prentan an, se kontak la dekonekte, ak kous prensipal la nan COMPRESSOR a tou dekonekte.
