RCCB B Modèl rezidyèl Kouran Awondisman Brewer

RCCB B Model Residual Current Circuit Breaker protects in the event of contunuous fault current on three phase networks.It usually is used in the field of Recharging Station,Medical Apparatus and Instruments, Controllers and Variable Speed Drives,Batter Charges and Inverters(DC)...STID-B complys with IEC/EN61008-1 and IEC/EN62423 standard.

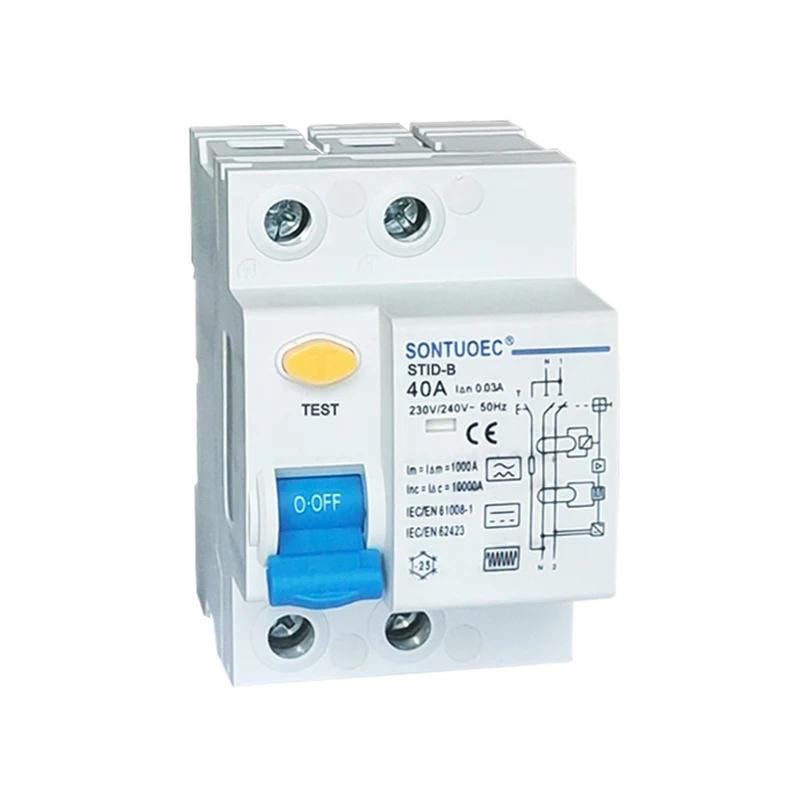

Modèl:STID-B

Voye ankèt

Deskripsyon Product

Elektrik Patikilarite	Estanda		IEC/EN62423 & IEC/EN61008-1
	Kalite (Vag Fòm sou Latè Flit la te santi)		B
	Rated aktyèl nan	A	25,40,63
	Poto	P	1p+n, 3p+n
	Rated vòltaj ue	V	IP+N: 230/240V; 3P+N: 400/415V
	Rated sansiblite mwen n	A	0.03,0.1,0.3
	Izolasyon vòltaj ui	V	500
	Rated rezidyèl fè ak	A	500 (nan = 25a/40a)
	kraze kapasite mwen m	A	630 (nan = 63a)
	Kout-sikwi aktyèl mwen c	A	10000
	Scpd plon	A	10000
	Tan kraze anba mwen n	s	≤0.1
	Frekans rated	Hz	50
	Rated enpilsyon reziste vòltaj (1.2/5.0) UIMP	V	4000
Mechanicai karakteristik	Vòltaj tès dielèktrik nan Ind. Fred. pou 1min	kv	2.5
	Degre polisyon		2
	Lavi elektrik		2000
	Mechanicai iife		10000
	Fay aktyèl endikatè		Wi
	Degre pwoteksyon		IP20
	Tanperati anbyen (ak chak jou mwayèn 35)	ºC	-40 ~+55ºC
	Tanperati depo	ºC	-40 ~+70ºC

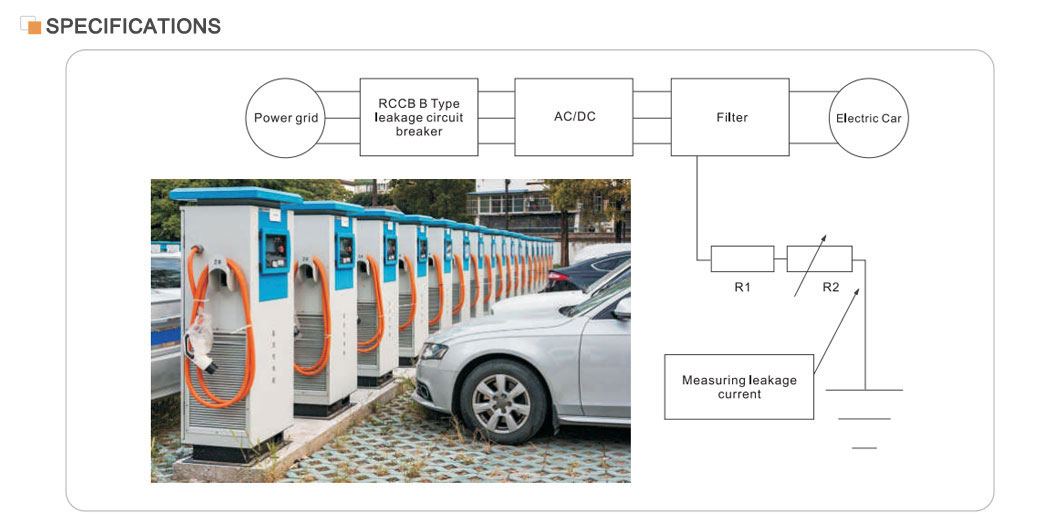

STID-B RCCB B Modèl rezidyèl aktyèl brekè Awondisman se apwopriye pou Kalite A epi li se tou apwopriye pou atenuasyon DC kouran rezidyèl, DC kouran rezidyèl ki ka leve soti nan sikwi redresman ak segondè frekans AC rezidyèl kouran. Li bay pwoteksyon nan evènman an nan kouran fay kontinyèl nan twa-faz rezo. STID-B se souvan itilize nan jaden yo nan estasyon chaje, ekipman medikal ak enstriman mizik, contrôleur ak kondui vitès varyab, chajè batri ak inverseur (DC). STID-B konfòm ak IEC/EN61008 ak IEC/EN62423 estanda.

Karakteristik prensipal

Rated aktyèl: 40a, apwopriye pou pi gwo sistèm elektrik aktyèl yo.

Pwoteksyon flit: Avèk segondè sansiblite ak presizyon, li ka detekte flit aktyèl la ak koupe ekipman pou pouvwa a nan yon tan trè kout.

Pèfòmans sekirite: konfòm ak estanda entènasyonal tankou IEC/EN61008.1 ak GB16916.1, asire sekirite a ak disponiblite nan pwodwi an.

Dimansyon aplikasyon an: lajman ki itilize nan bilding endistriyèl, komèsyal, ki wo ak sivil pou bay pwoteksyon konplè pou sistèm elektrik la.

Prensip operasyon an

RCCB B modèl rezidyèl aktyèl brekè sikwi ki baze sou sekans zewo transfòmatè aktyèl la. Chak faz kondwi pase nan yon transfòmatè aktyèl sekans zewo, se bò segondè ki konekte nan yon detant elektwomayetik. Anba kondisyon nòmal, sòm nan vektè nan kouran yo faz nan sekans zewo transfòmatè aktyèl la se zewo, se konsa règ la nan transfòmatè a se zewo, vòltaj la pwodiksyon segondè se tou zewo, ak brekè a sikwi pa pral opere. Sepandan, yon fwa aktyèl la fwit ogmante ak kondwi vòltaj la segondè pwodiksyon bò yo grandi nan yon sèten nivo, lage nan elektwomayetik aktive, kondwi mekanis nan opere yo aji ak dekonekte kontak yo ki konekte nan ekipman pou pouvwa a, konsa reyalize pwoteksyon flit.

Seleksyon ak enstalasyon

Seleksyon: Lè w ap chwazi yon RCCB, paramèt tankou vòltaj la rated, rated aktyèl, fwit aksyon aktyèl ak aksyon tan nan sistèm elektrik la ta dwe konsidere. Li nesesè tou pou chwazi yon RCCB apwopriye dapre kalite pwoteksyon ki nesesè yo (eg, pwoteksyon kontak dirèk oswa pwoteksyon kontak endirèk).

Enstalasyon: yo ta dwe RCCB a dwe enstale nan fen a fèk ap rantre nan sistèm elektrik la oswa sou yon liy branch asire pwoteksyon konplè nan tout sistèm elektrik la oswa yon liy branch espesifik. Pandan enstalasyon, estanda ki enpòtan yo ak kòd yo ta dwe entèdi obsève asire bon koneksyon ak operasyon serye nan RCCB la.
