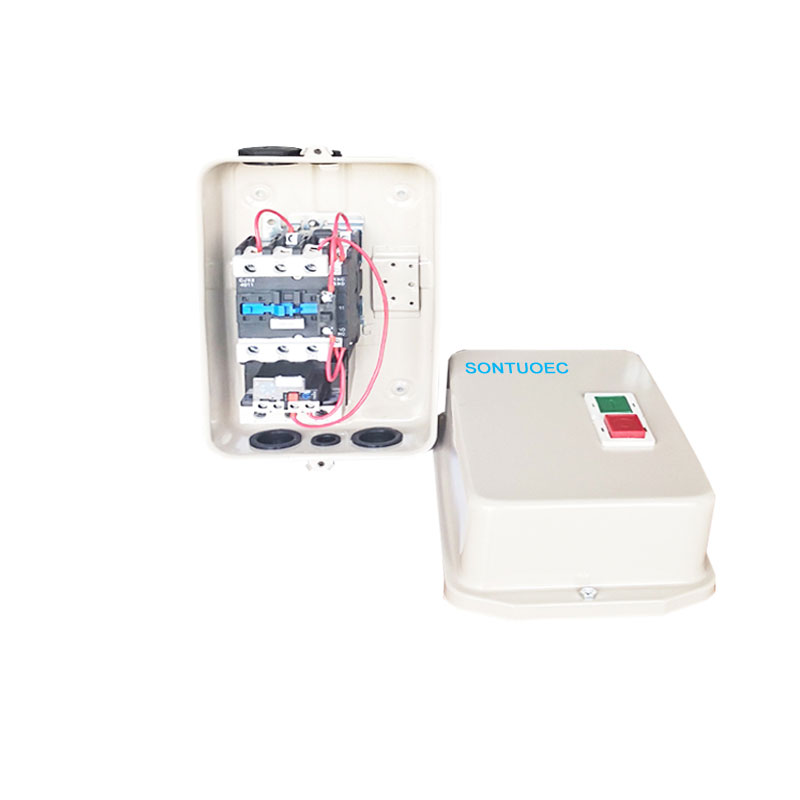

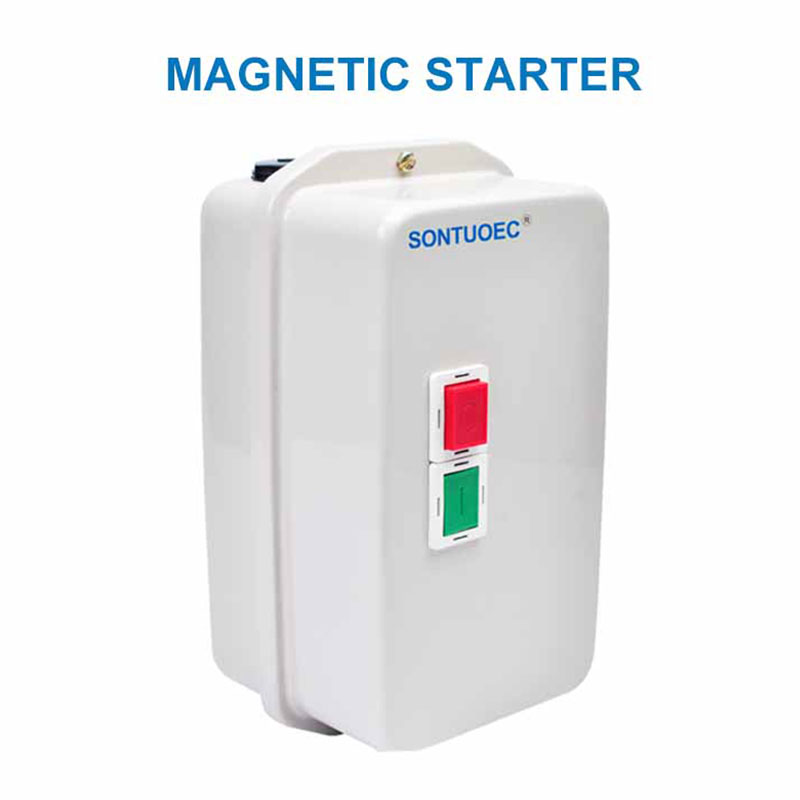

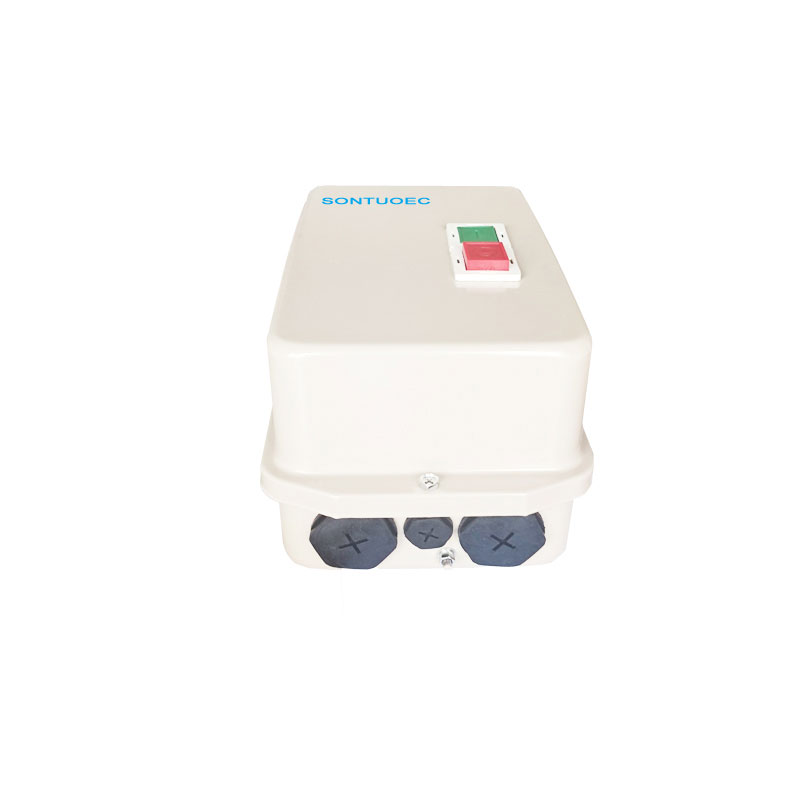

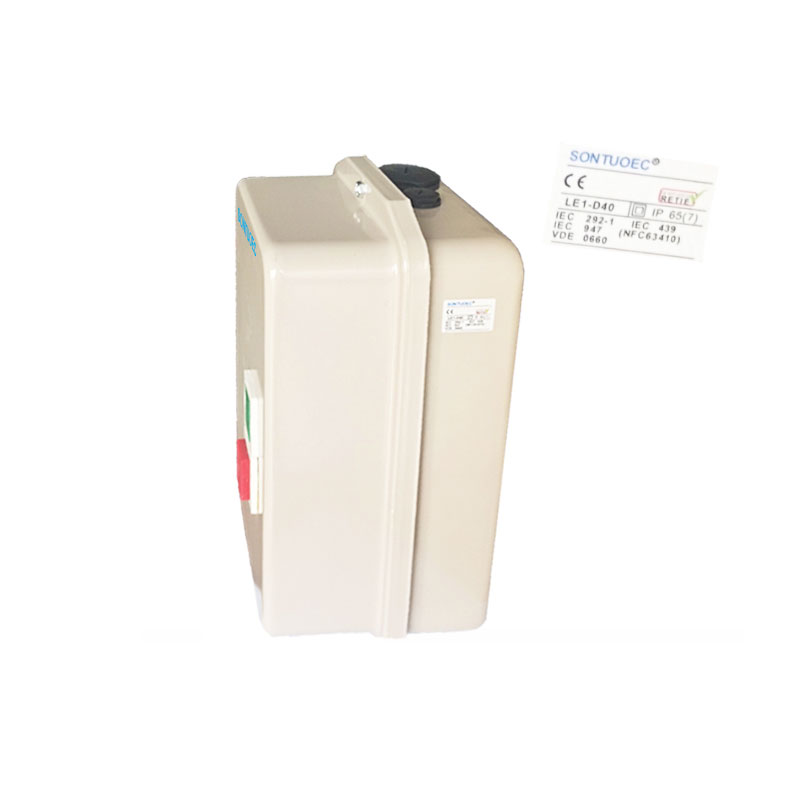

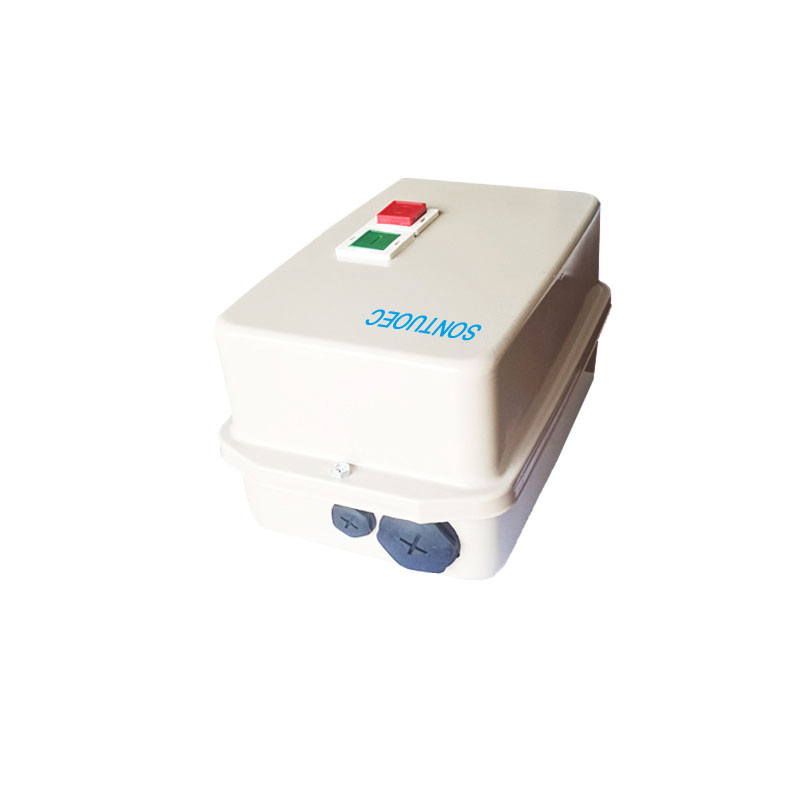

SLE1-D seri mayetik starter

SLE1-D seri mayetik starter se yon aparèy kontwòl elektrik ki opere kòmanse a ak kanpe nan yon motè elektrik pa fòs elektwomayetik. Li anjeneral gen yon bobin elektwomayetik ki, lè kouran, pwodui yon jaden mayetik ki atire mouvman an nan yon nwayo fè, ki kondwi fèmen an oswa kraze nan kontak reyalize kontwòl nan motè a.

Modèl:SLE1-D

Voye ankèt

Deskripsyon Product

Espesifikasyon

Pwodwi mòd no.and specificatiol	SLE1-09 ak 12	Double nan sule, pwoteje Tolp429 (3) oswa, F659 (4)
Ansent	SLE1-18 ak 25	Double nan sule, pwoteje Tolp427 (3) oswa, F5577 (4)
	SLE1-32 ak 95	Matal, LP65 a 559
Kontwòl (2 bouton pouse moufited sou kouvèti patiraj)	SLE1-32 ak 95	1 Green Start bouton '1', 1red Stop/Teset Buttion "O"
Koneksyon	SLE1-32 ak 95	Electricol Power and Kontwòl Koneksyon Rescuit

Main paramèt teknik:

Tipe		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted aktyèl (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Reted aktyèl (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Reted chofaj aktyèl (a)			25	32	40	50	60	80		125
Reted Insuted Volage (V) 660
Kontak Auxicary AC-15	Kontak	estanda	1No				1no+1nc
	Reted aktyèl (a)	220V	1.6
	Reted aktyèl (a)	380V	0.95
Suitabie rle tèmik		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Rating patiraj		lp65

Prensip operasyon an

Se prensip la k ap travay nan SLE1-D seri a mayetik starter ki baze sou entèraksyon an nan endiksyon elektwomayetik ak fòs elektwomayetik. Lè se ekipman pou pouvwa kontwòl la kouran, bobin nan elektwomayetik jenere yon jaden mayetik, ki atire nwayo a fè pou avanse pou pi ak fèmen kontak yo, epi li se motè a apwovizyone ak pouvwa ak kòmanse kouri. Lè se ekipman pou pouvwa a kontwòl de-dinamize, jaden an mayetik disparèt, fè nwayo a fè retabli anba aksyon an nan sezon prentan an, kontak yo yo kase ak motè a sispann kouri.

Kalite ak karakteristik

Gen divès kalite SLE1-D kòmansè mayetik, tankou dirèk sou-liy (DOL) SLE1-D kòmansè mayetik, Star-Delta (Star-Delta) kòmansè, kòmansè autotransformer ak sou sa. Diferan kalite SLE1-D kòmansè mayetik gen karakteristik diferan ak sijè ki abòde nan aplikasyon an.

1.Direct On-Line (DOL) SLE1-D starter mayetik:

Estrikti senp, pri ki ba.

Apwopriye pou kòmanse ak kanpe kontwòl nan motè pouvwa ti.

2.star-delta (Star-delta) starter:

Pa chanje fil elektrik la nan motè a, li reyalize objektif la nan diminye vòltaj ak aktyèl pandan kòmanse.

Apwopriye pou mwayen pouvwa motè kontwòl kòmanse.

3.Autotransformer starter:

Itilize yon autotransformer diminye vòltaj la ak aktyèl lè kòmanse yon motè.

Aplikab a kontwòl la kòmanse nan motè pouvwa segondè.

SLE1-D Series Magnetic Starter

Senaryo Aplikasyon

SLE1-D kòmansè mayetik yo lajman itilize nan divès kalite aplikasyon pou endistriyèl ak komèsyal tankou manifakti, konstriksyon, agrikilti, ak transpò. Yo itilize yo kontwole divès kalite motè tankou twa-faz motè asenkron, motè DC, elatriye pou pwodiksyon otomatik ak kontwòl remote nan ekipman yo.
