STID-63 RCCB

STID-63 RCCB, non konplè Residual Current Circuit Breaker (STID-63 RCCB), se yon aparèy sekirite elektrik ki fèt espesyalman pou anpeche dife elektrik ak aksidan elektwokisyon. Li sitou kontwole aktyèl la rezidyèl nan kous la, sa vle di diferans ki genyen ant aktyèl la nan liy lan dife ak liy lan zewo. Lè diferans sa a (anjeneral ki te koze pa flit) depase yon valè prereglaj, STID-63 RCCB a pral otomatikman koupe kous la nan yon peryòd tan trè kout, kidonk pwoteje sekirite pèsonèl la ak ekipman an kont domaj.

Modèl:STID-63

Voye ankèt

Deskripsyon Product

Mode	Kalite elektwo-mayetik, kalite elektwonik
STANDARD	IEC61008-1
Karakteristik aktyèl rezidyèl yo	A, ak g, s
Pol	2P 4P
Rated fè ak kraze kapasite	500A (nan = 25A 40A) oswa 630A (nan = 63A)
Kouran nominal (A)	16,25,40,63A
Frekans nominal (Hz)	50/60
Rated vòltaj	AC 230(240)400(415) Frekans nominal: 50/60HZ
Kouran fonksyònman rezidyèl nominal I/n(A)	0.03, 0.1, 0.3, 0.5;
Rated rezidyèl ki pa opere aktyèl mwen pa gen okenn	0.5I n
Rated kondisyonèl kout sikwi aktyèl Inc	6KA
Rated kondisyonèl rezidyèl kout-sikwi Kouran I Ac	6KA
Klas pwoteksyon	IP20
Sou simetrik tren DIN 35mm Panel aliye

Fonksyon prensipal STID-63 RCCB

Pwoteksyon Leakage: Fonksyon debaz STID-63 RCCB a se detekte aktyèl rezidyèl nan kous la epi byen vit koupe kous la lè yo detekte flit. Kouran rezidyèl yo anjeneral ki te koze pa izolasyon ekipman domaje, fil kase oswa elektwokisyon moun.

Pwoteksyon sekirite pèsonèl: Lè w koupe kous la flit byen vit, STID-63 RCCB ka efektivman anpeche aksidan elektwokisyon ak pwoteje lavi pèsonèl yo.

Prevansyon dife elektrik: Flit nan elektrisite ka mennen nan surchof nan kous la, ki an vire ka mennen nan yon dife, ak fonksyon dekoneksyon rapid STID-63 RCCB a ede anpeche dife elektrik sa yo.

Prensip operasyon STID-63 RCCB

STID-63 RCCB a gen yon transfòmatè aktyèl rezidyèl entèn pou detekte aktyèl rezidyèl nan kous la. Lè aktyèl la rezidyèl depase yon valè prereglaj, transfòmatè a deklanche mekanis lage andedan STID-63 RCCB a, sa ki lakòz li byen vit koupe kous la.

1.Residual aktyèl transfòmatè: Li se anjeneral yon nwayo fè bag ki gen fòm ki vlope alantou dife a ak zewo fil nan kous la. Lè gen yon move balans aktyèl ant fil dife ak zewo (sa vle di gen yon aktyèl rezidyèl), transfòmatè a santi move balans sa a epi jenere flux mayetik.

2.Tripping mekanis: Lè transfòmatè a detekte yon aktyèl rezidyèl ki depase yon valè prereglaj, li deklanche mekanis nan tripping. Mekanis deklanchman an ka yon elektwomayet, yon sezon prentan mekanik, oswa kèk lòt kalite mekanis ki itilize pou koupe kous la byen vit.

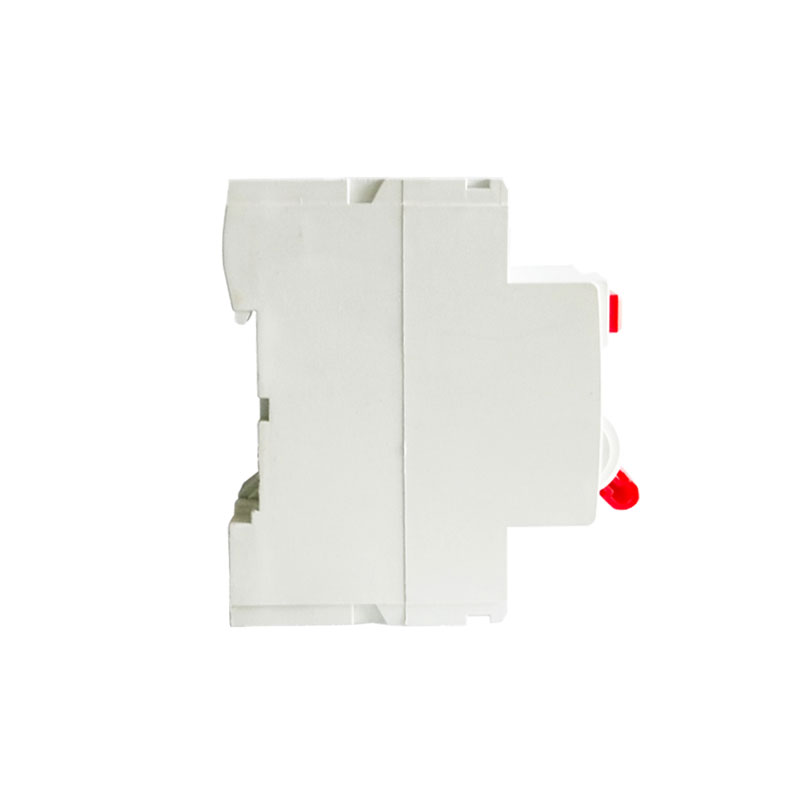

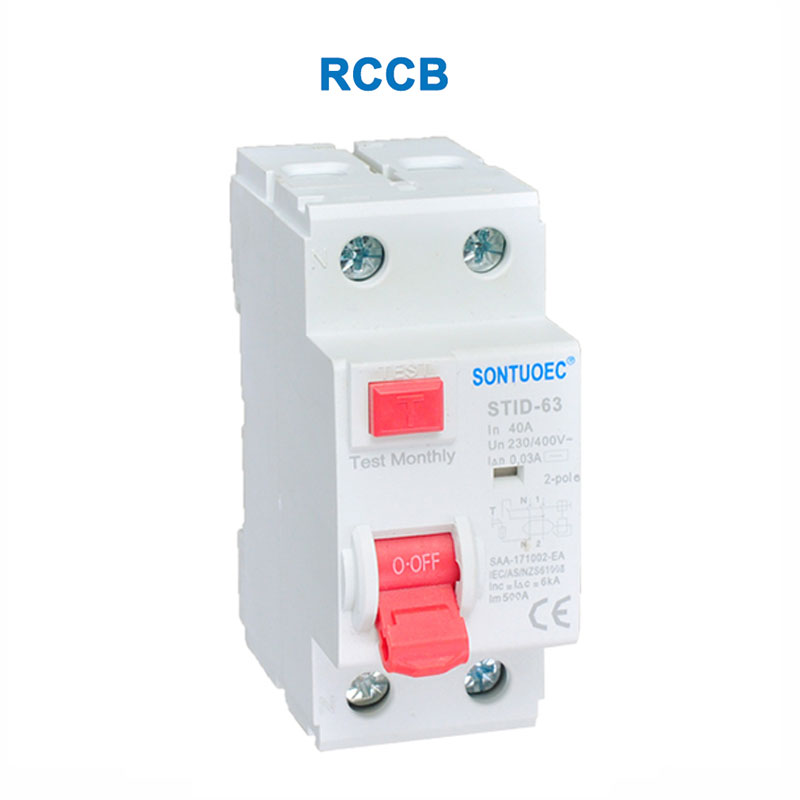

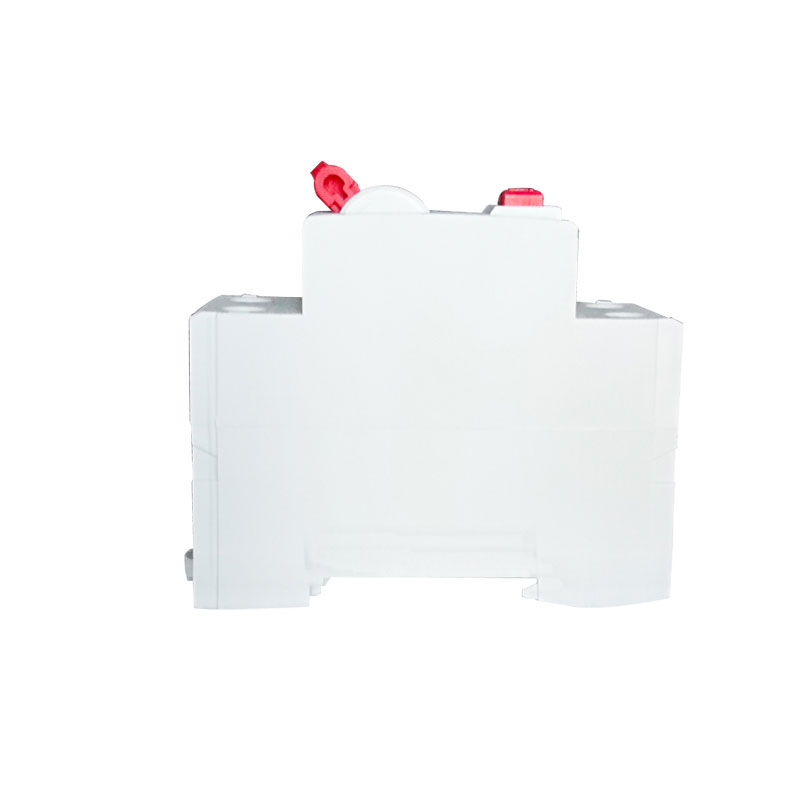

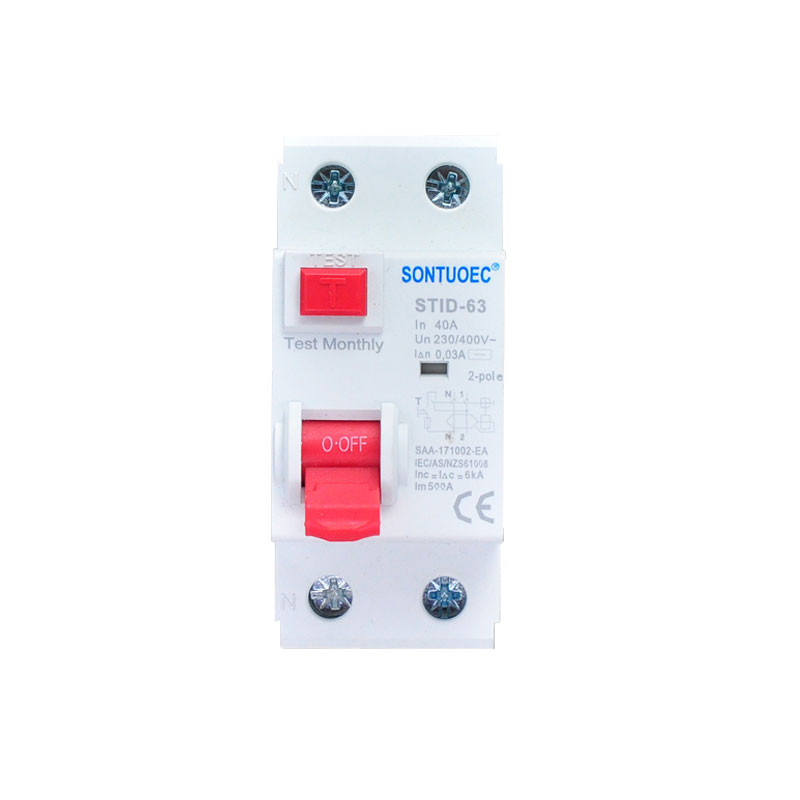

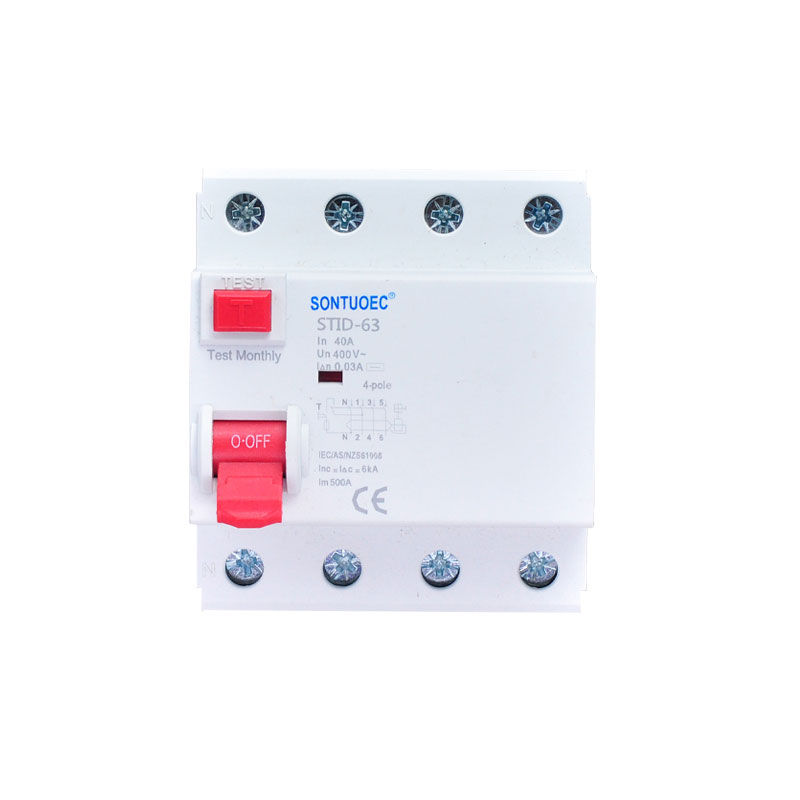

STID-63 RCCB

Karakteristik STID-63 RCCB

Segondè sansiblite: STID-63 RCCB ka byen vit detekte ti aktyèl flit epi koupe kous la nan yon tan trè kout.

Segondè fyab: Apre tès solid ak sètifikasyon, STID-63 RCCBs gen gwo fyab ak estabilite epi yo ka opere estab pou yon tan long.

Fasil pou enstale epi kenbe: STID-63 RCCB anjeneral adopte konsepsyon modilè, fasil pou enstale epi kenbe.

Lajè ran de pwoteksyon: STID-63 RCCB yo apwopriye pou yon pakèt sistèm elektrik, ki gen ladan rezidansyèl, komèsyal ak endistriyèl.

Senaryo aplikasyon STID-63 RCCB

STID-63 RCCB yo lajman itilize nan sitiyasyon kote gen yon bezwen pou anpeche aksidan pèsonèl ak dife elektrik ki te koze pa flit nan elektrisite. Pou egzanp:

1.Sistèm elektrik rezidansyèl: Nan yon rezidans, STID-63 RCCB yo anjeneral enstale nan bwat distribisyon prensipal la oswa bwat distribisyon branch pou pwoteje sikui elektrik yo nan tout rezidans lan oswa yon zòn espesifik.

2.Komèsyal sistèm elektrik: Nan bilding komèsyal yo, STID-63 RCCB yo ka itilize pou pwoteje sikui nan biwo, magazen, restoran, ak lòt kote.

3.Endistriyèl Sistèm elektrik: Nan zòn endistriyèl yo, STID-63 RCCB yo anjeneral yo itilize pou pwoteje sikwi kritik tankou liy pwodiksyon, ekipman mekanik, ak sistèm kontwòl.
