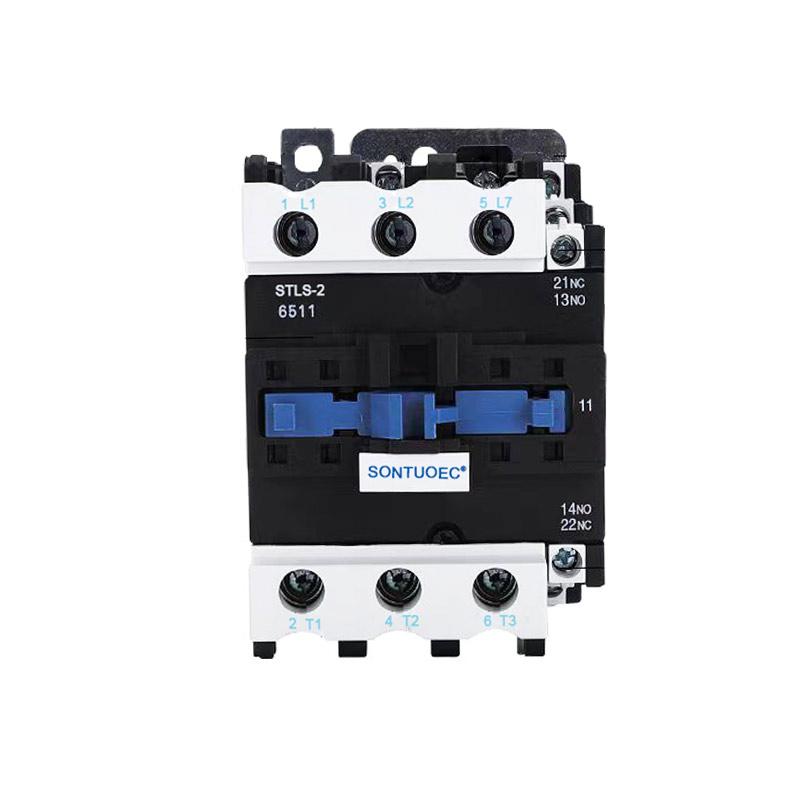

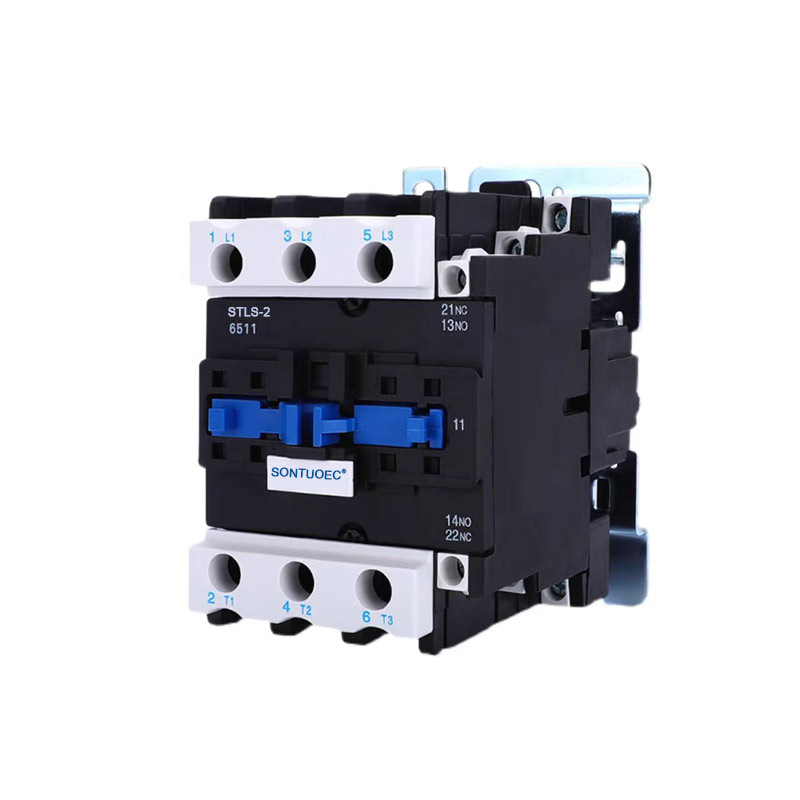

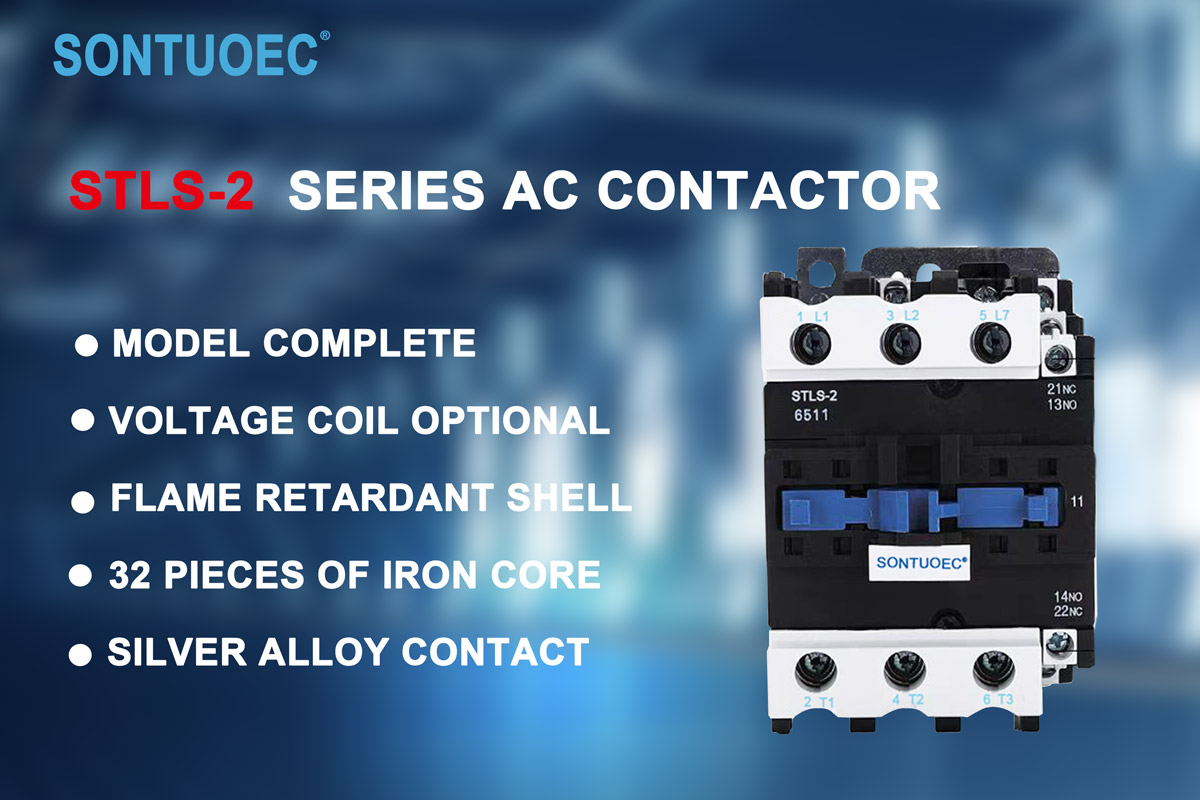

STLS-2 (CJX2) Seri Mechanical Contacting Contactor

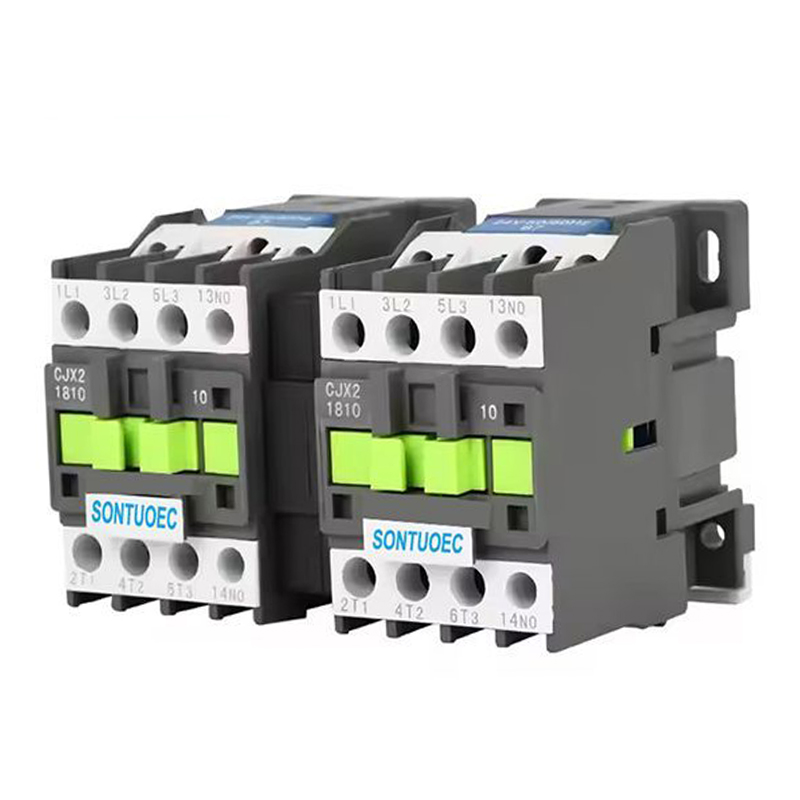

STLS-2 (CJX2) seri mekanik kontakteur se apwopriye pou lè l sèvi avèk nan sikwi yo jiska vòltaj la rated 660V AC 50Hz, aktyèl 620A, pou dekapotab kontwole motè a. Aparèy sa a mekanik anklanchman asire chanjman kontak nan de kontakteur yo dekapotab. Li konfòm ak IEC60947-4-1 estanda.

Modèl:STLS-2(CJX2)

Voye ankèt

Deskripsyon Product

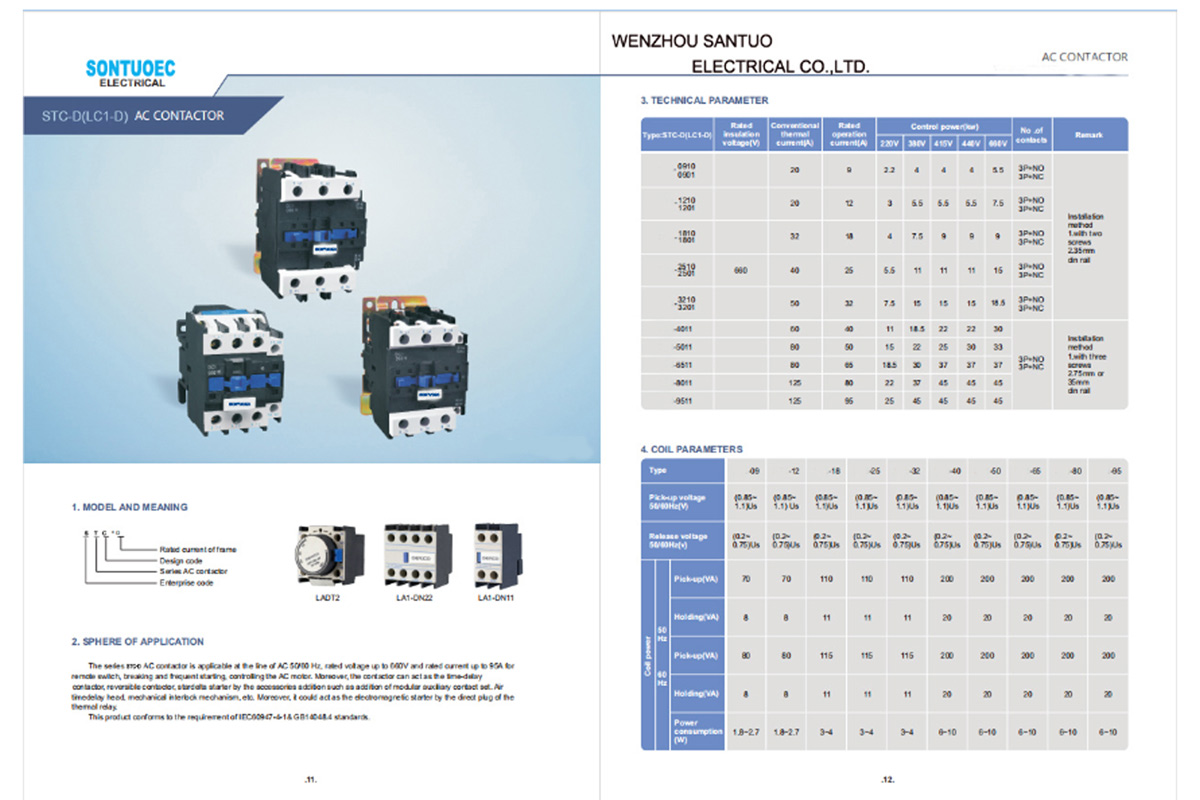

Tipe		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Rated Insulatio Voltage		660	660	660	660	660	660	660	660	660	660
konvansyonèl tèmik		20	24	32	40	50	60	75	80	110	125
kouran		20	24	32	40	50	60	75	80	110	125
Rated operasyonèl		9	12	16	25	32	40	50	63	80	95
kouran		9	12	16	25	32	40	50	63	80	95
kontwole	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Pouvwa (kW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

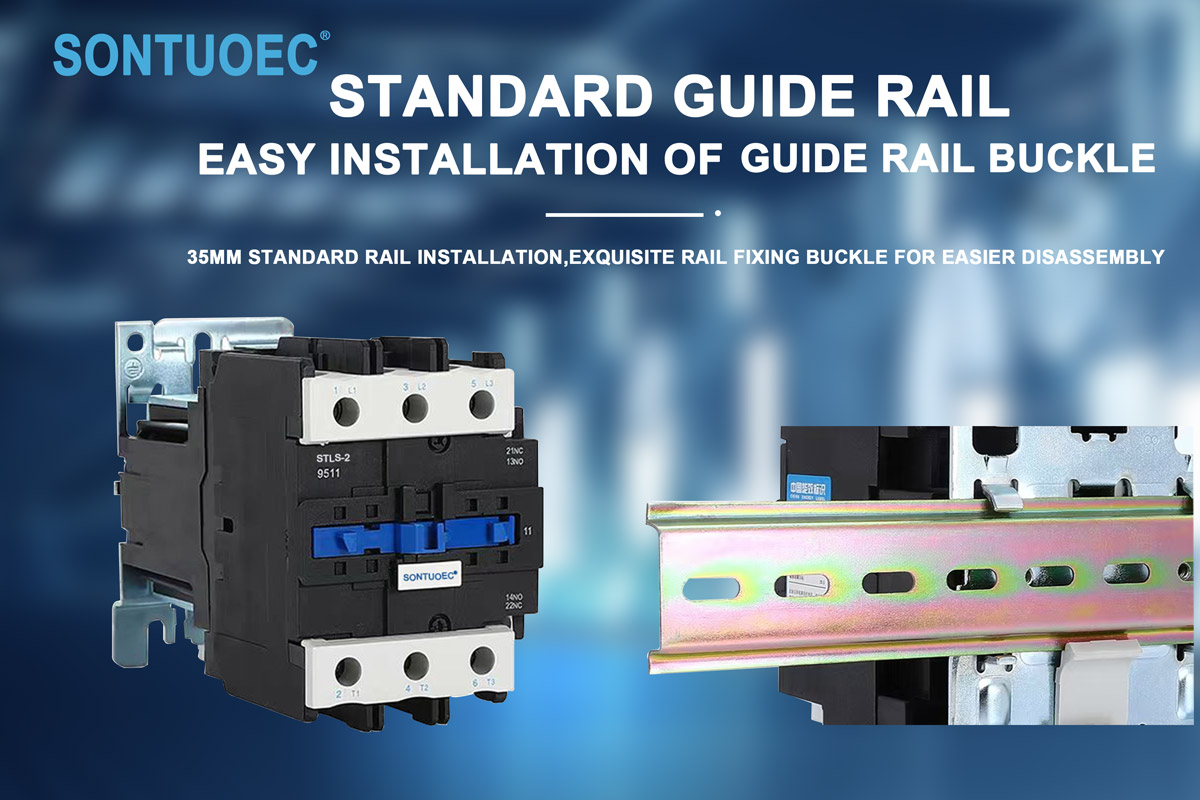

Biyè		Enstalasyon an nan la					Enstalasyon an nan la
		rle ka itilize de vis					rle ka twa
		epi tou li itilize 35mm la					vis ak tou itilize a
		Rail Enstalasyon					75mm oswa 35mm enstalasyon
							ray

Estrikti ak karakteristik

Estrikti:

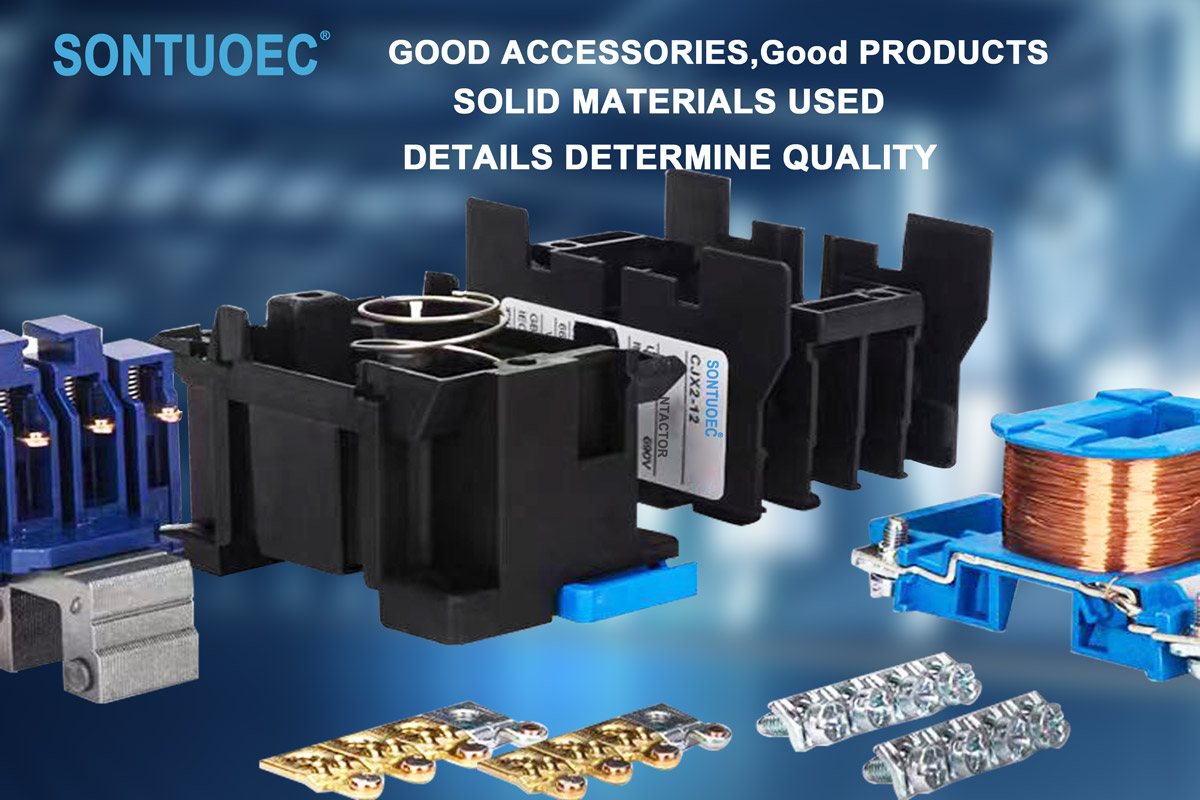

3P AC kontakteur anjeneral konsiste de sistèm elektwomayetik (ki gen ladan bobin, nwayo, elatriye), sistèm kontak (ki gen ladan kontak prensipal ak kontak oksilyè), aparèy extend arc ak koki ak lòt pati. Pami yo, se kontak prensipal la itilize yo pote segondè aktyèl, epi li se kontak la oksilyè itilize reyalize transmisyon an ak fidbak nan siyal kontwòl.

Karakteristik:

Avèk twa kontak endepandan, li ka kontwole twa-faz pouvwa ak yon liy zewo an menm tan an.

Se sistèm nan kontak te fè nan materyèl kalite siperyè ak bon konduktivite ak rezistans mete.

Sistèm elektwomayetik la gen ase fòs pou aspirasyon pou angaje yo ak divilge kontak yo.

Aparèy la extend arc ka efektivman etenn ark la pwodwi lè kontak yo yo dekonekte, pwoteje kontak yo soti nan domaj.

STLS-2 (CJX2) Seri mekanik kontakteur se apwopriye pou lè l sèvi avèk nan sikwi yo vòltaj la rated jiska 660V AC 50Hz oswa 60Hz, rated aktyèl jiska 95A, pou fè & kraze, souvan kòmanse & kontwole motè a AC. Konbine avèk blòk kontak oksilyè a, reta revèy la & aparèy machin-anklanchman elatriye, li vin kontakteur a reta, mekanik kontakteur, Star-Delta starter. Avèk relè a tèmik, li se konbine nan starter la elektwomayetik. Kontakteur a pwodui selon IEC 60947-1.

Prensip operasyon an

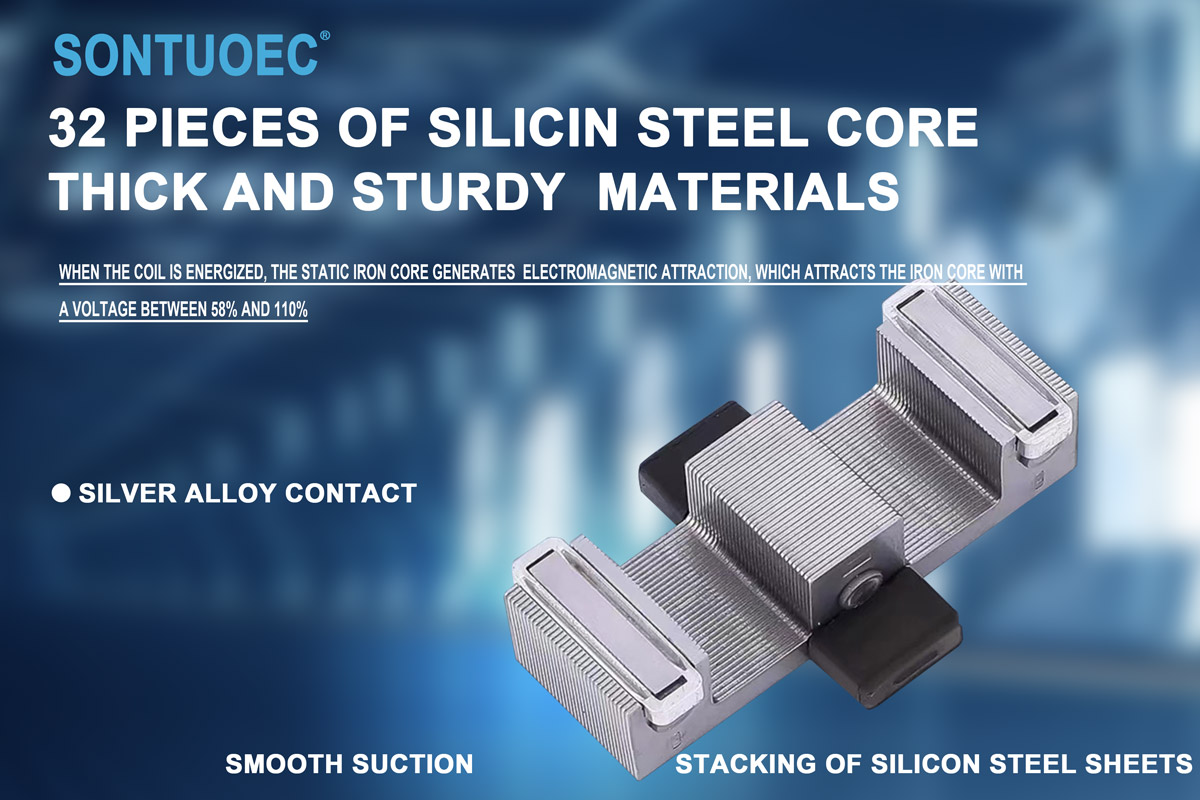

Lè se bobin nan 3P kontakte a AC kouran ladan yo, nwayo a fè jenere mayetis ak atire sistèm nan kontak yo fèmen, konsa konekte ekipman pou pouvwa a twa-faz ak yon fil zewo. Lè se bobin a de-dinamize, nwayo a pèdi mayetis li yo ak sistèm nan kontak separe anba aksyon an nan yon sezon prentan, konsa dekonekte ekipman pou pouvwa a twa-faz soti nan liy lan zewo. Nan fason sa a, 3P AC kontakteur a ka reyalize kontwòl remote nan charj elektrik.
