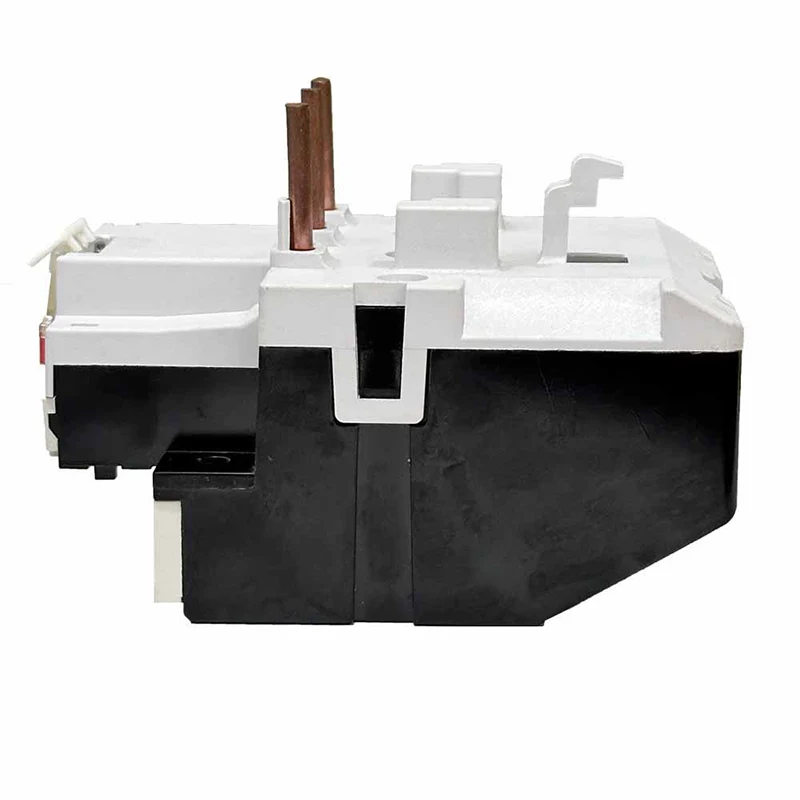

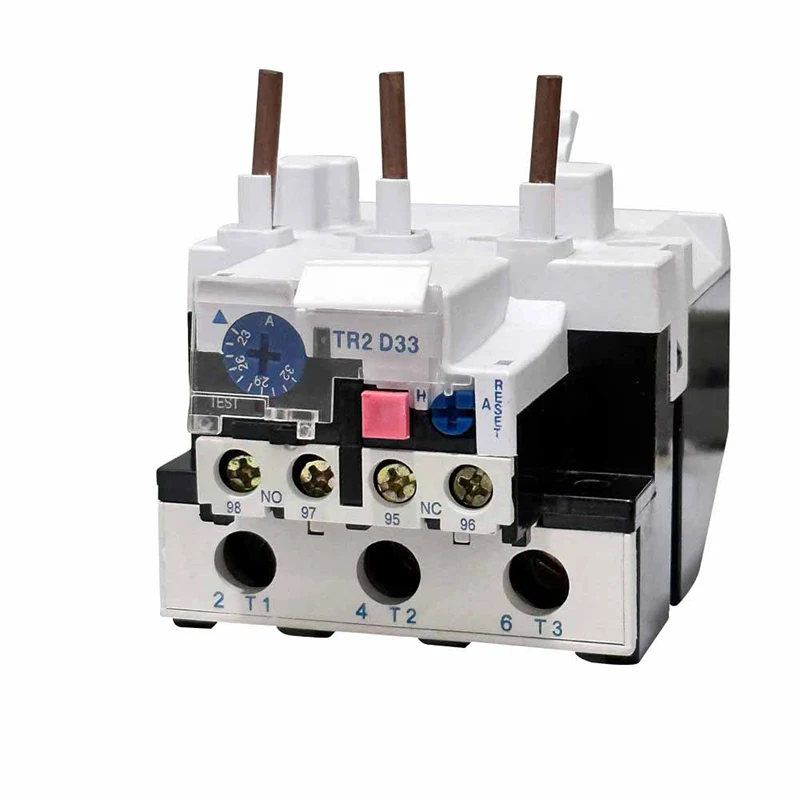

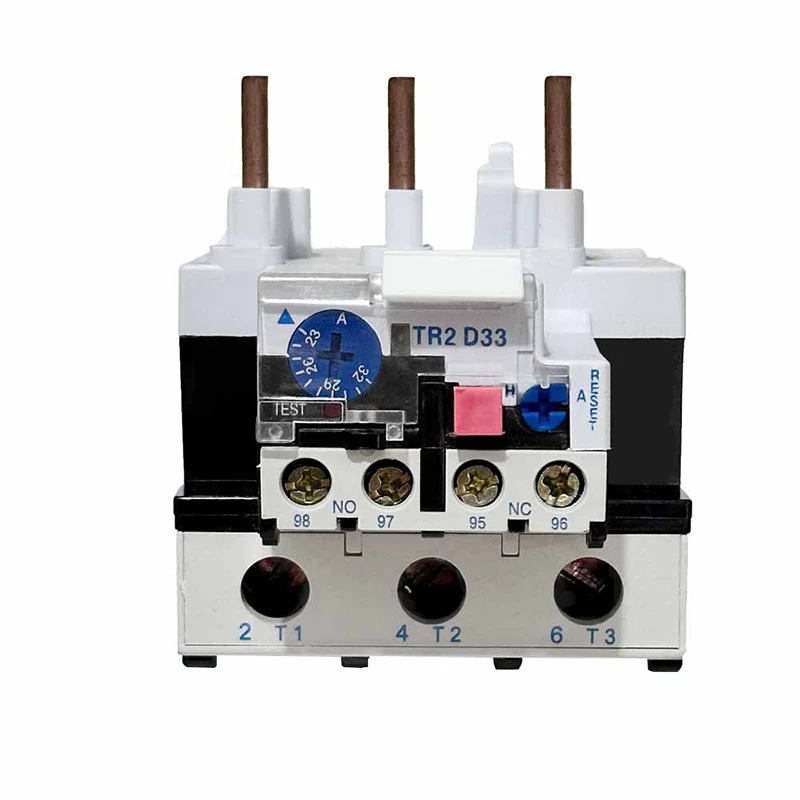

Str2-d33 relè tèmik surcharge

STR2-D33 tèmik surcharge rle travay sou prensip la nan efè a tèmik nan kouran elektrik. Lè se yon motè twò chaje, ogmante aktyèl li yo, sa ki lakòz eleman nan chofaj andedan relè a surcharge tèmik chofe moute. Sa a se chalè transfere nan bimetal la, ki se te fè nan de metal ak koefisyan diferan nan ekspansyon tèmik, se konsa li viraj lè chofe. Lè koube a rive nan yon sèten pwen, li deklannche yon aparèy mekanik, anjeneral yon kontak, ki dekonekte ekipman pou pouvwa a nan motè a, konsa pwoteje li nan domaj.

Voye ankèt

Deskripsyon Product

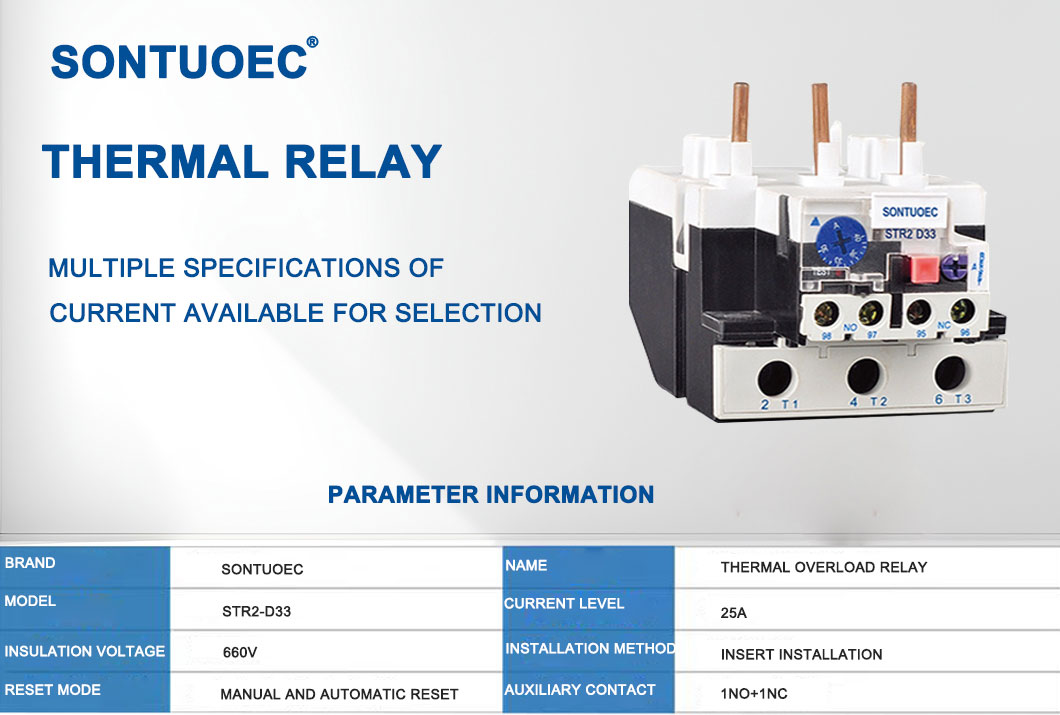

Espesifikasyon:

Produi Non	Relè tèmik surcharge
Modèl	ST2-D33
Materyo	Plastik, konpozan elektwonik
Tèmik Kontak	1no+1nc
Tèmik Relayrated aktyèl	23a-93a	Pls note aktyèl la distans
Str2-93	Reglabl ranje aktyèl (a) seri anviwònman	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Abitid	660V
Klas Tripping	50/60Hz
Koulè	Kòm foto yo montre

Prensipal paramèt techical

Modèl	Rated aktyèl	Non.	Ranje anviwònman (a)	Pou kontakteur
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	Str2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	Str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Fonksyon prensipal yo

Pwoteksyon Surcharge: Lè chay la nan motè a depase valè rated li yo, relè a Surcharge tèmik ap koupe ekipman pou pouvwa a yo anpeche motè a soti nan surchof ak domaj.

Pwoteksyon chofe: Si motè a chofe pou kèk rezon (eg, segondè tanperati anbyen oswa dissipation chalè pòv), relè a surcharge tèmik pral tou koupe ekipman pou pouvwa a.

Fonksyon endikasyon: Anpil rle surcharge tèmik gen yon fonksyon endikasyon, ki siyal oswa chanje estati a lè se motè a twò chaje oswa sichofe, se konsa ke operatè a ka jwenn ak pran mezi nan tan.

Ka Auto relè Str2-D seri de relè tèmik Surcharge dwe itilize nan kous la nan 50/60 Hz, rated izolasyon izolasyon 660 V, rated aktyèl 0.1-93a pou pwoteje repo a faz lè motè a elektrik se Surcharge, Relè a gen diferan mekanis la.

Senaryo Aplikasyon

Relè tèmik Surcharge yo lajman itilize nan yon varyete de anviwònman endistriyèl ak komèsyal yo, espesyalman nan ekipman ki egzije pou kondwi motè elektrik. Pou egzanp, yo yo te itilize nan ponp, kompresè, fanatik, transporteur, ak yon varyete de lòt ekipman mekanik asire ke ekipman sa yo ka san danje fèmen nan evènman an nan yon Surcharge oswa kondisyon surchof.

Seleksyon ak enstalasyon

Lè w ap chwazi yon relè surcharge tèmik, faktè tankou Rating pouvwa motè a, anviwònman opere, ak karakteristik chaj bezwen yo dwe konsidere. Li nesesè tou asire ke aktyèl la rated nan relè a surcharge tèmik alimèt aktyèl la rated nan motè a ak ke li gen apwopriye twòp ak karakteristik pwoteksyon chofe.

Lè w ap enstale yon relè surcharge tèmik, ou bezwen swiv direktiv manifakti a epi asire ke li byen konekte ak pouvwa motè a ak sikui kontwòl. Anplis de sa, rle tèmik surcharge bezwen yo dwe enspekte epi konsève regilyèman asire bon operasyon ak lavi sèvis long.

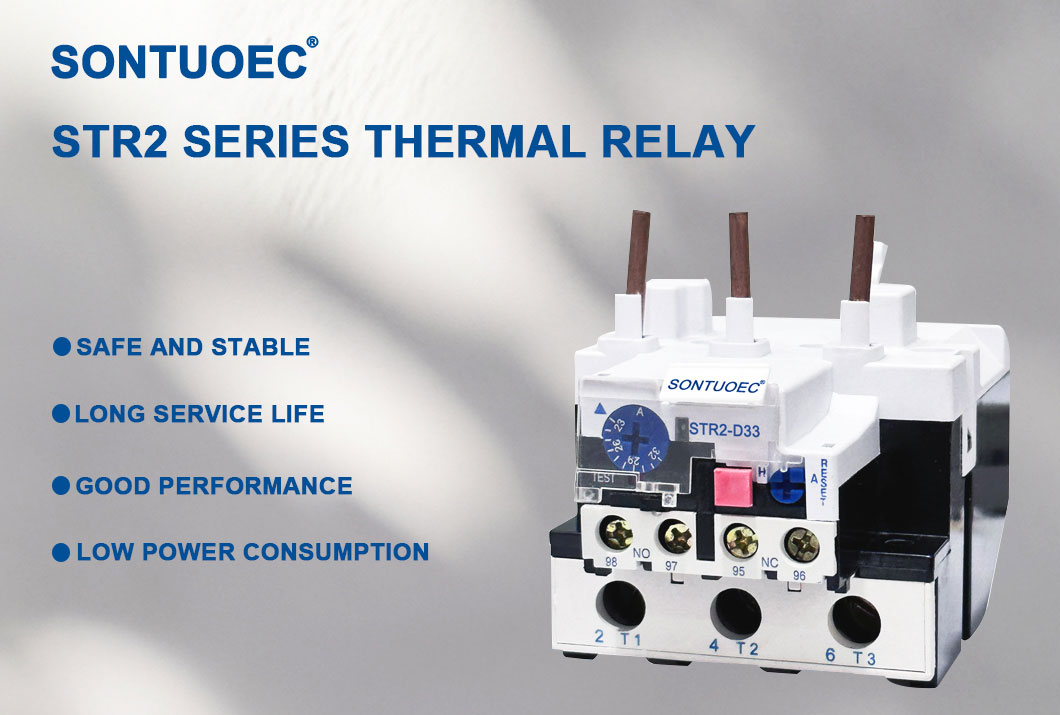

STR2-D33 Thermal Overload Relay
