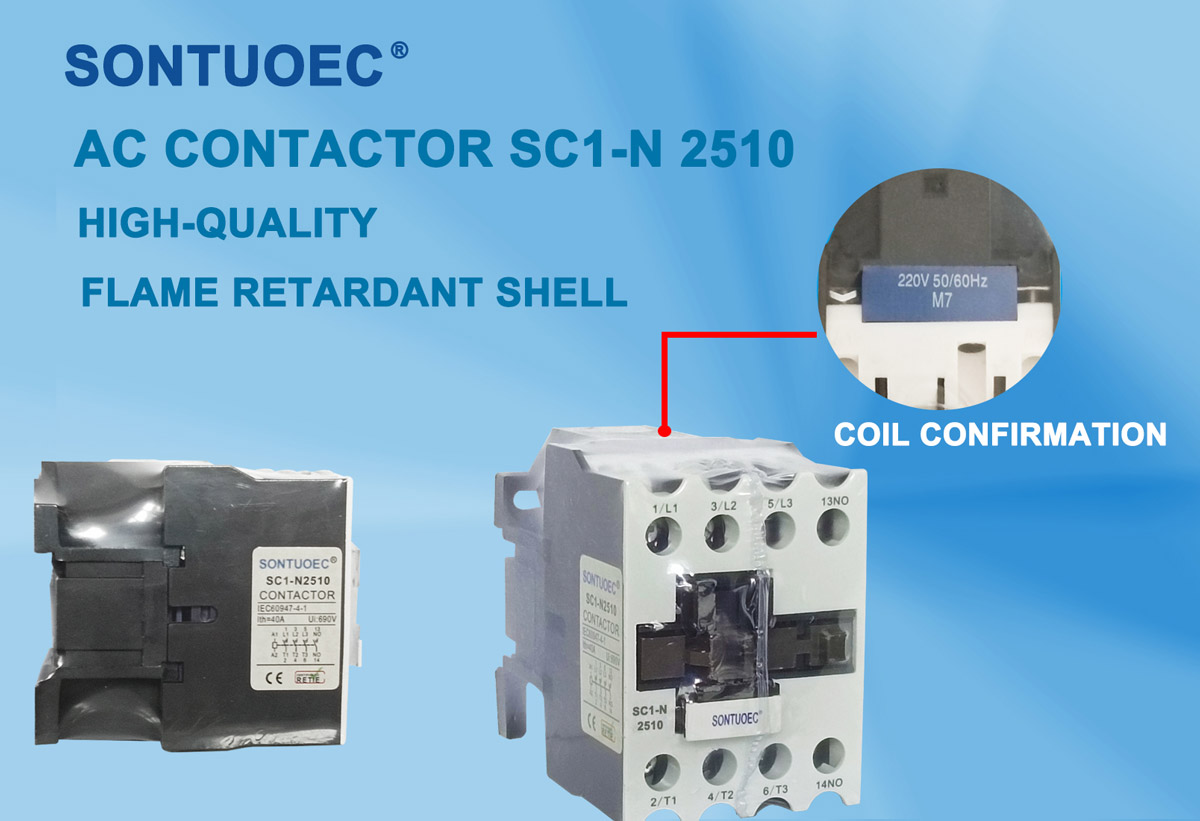

3 Pol AC Contactor

Estrikti ak prensip k ap travay

Estrikti:

Sistèm elektwomayetik: gen ladan eleman tankou bobin, nwayo, elatriye, ki itilize pou jenere flux mayetik pou kondwi ouvèti ak fèmti sistèm kontak la.

Sistèm kontak: ki gen ladan kontak prensipal ak kontak oksilyè. Se kontak prensipal la itilize pou pote kouran segondè, epi yo itilize kontak oksilyè pou reyalize transmisyon ak fidbak siyal kontwòl yo.

Aparèy etenn arc: Yo itilize pou etenn arc ki te pwodwi lè kontak la dekonekte pou pwoteje kontak la kont domaj.

Shell: itilize pou pwoteje konpozan entèn yo soti nan anviwònman ekstèn lan.

Prensip travay:

Lè bobin la kouran, nwayo a fè jenere mayetis ak atire sistèm kontak la fèmen, fè kous la twa-faz louvri.

Lè bobin an de-energize, nwayo a fè pèdi mayetis li yo ak sistèm nan kontak separe anba aksyon an nan sezon prentan an dekonekte kous la twa-faz.

Twazyèmman, aplikasyon an ak seleksyon an

Aplikasyon:

3 Pol AC Contactor se lajman ki itilize nan automatisation endistriyèl, sistèm pouvwa ak automatisation bilding.

Li ka itilize pou kontwole operasyon tankou kòmanse, kanpe ak ranvèse motè twa-faz.

Li kapab tou itilize pou reyalize kontwòl remote ak pwoteksyon sistèm pouvwa.

Seleksyon:

Lè w ap chwazi yon kontak AC 3 Pol, yo ta dwe konsidere faktè tankou vòltaj nominal, aktyèl aktyèl ak kalite chaj sistèm pouvwa a.

Evalyasyon aktyèl la ta dwe pi gran pase oswa egal a maksimòm aktyèl la opere nan chaj la.

Evalyasyon vòltaj la ta dwe adapte ak nivo vòltaj sistèm pouvwa a.
